Lựa chọn mô-đun phù hợp cho thiết bị sản xuất quy mô lớn (Toyorobot)

Tin tứcNgày: 21-02-2024 bởi: Công ty TNHH Thương mại & dịch vụ kỹ thuật UFO VN

Lựa chọn mô-đun phù hợp cho thiết bị sản xuất quy mô lớn (Toyorobot)

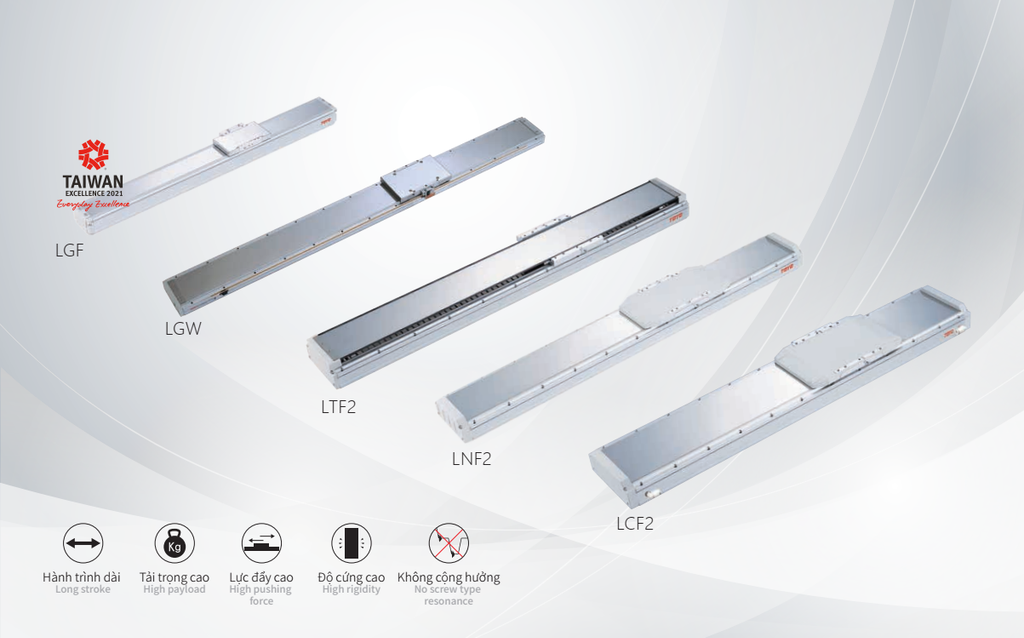

Để đáp ứng sự phát triển của thiết bị sản xuất quy mô lớn và xử lý tốc độ vận chuyển cao, chúng tôi đã phát triển mô-đun động cơ tuyến tính để đáp ứng các yêu cầu về hành trình dài, tốc độ cao và độ chính xác cao. Đồng thời thông qua việc trang bị nhiều đồ gá, có thể sử dụng như một trạm bắt vít, vận chuyển, vặn vít, dán keo, hoặc thiếc… được ứng dụng rộng rãi.

1. Trọng tải lớn

Sử dụng thiết kế cuộn dây mật độ cao, nếu chọn driver đồng bộ trục kép được, tổng lực đẩy đến 2 lần, thích hợp cho việc vận chuyển tốc độ cao các vật có thể thích lớn

Thông số kỹ thuật được đề xuất: LTF/LNF2/LCF2



2. Độ chính xác siêu cao

Vì sử dụng driver trực tiếp, loại bỏ được nhiều phản ứng dữ dội và lỗi tích lũy do bộ chuyển đổi gây ra.

Thích hợp lắp ráp chính xác thiết bị IT và định vị truyền động của thiết bị thử nghiệm.



3. Hành trình dài

Mô tơ tuyến tính có thể tùy theo cách thức sử dụng, di chuyển hành trình dài 8000, đồng thời nâng cao hành trình theo yêu cầu khách hàng.

Thông số:

4. Tăng giảm tốc và tốc độ cao

Mô tơ tuyến tính có thể đạt tốc độ tăng giảm 4G tốc độ và tốc độ 3500mm cao nhất, thu hẹp đáng kể thời gian chuyển động qua lại. tăng cường hiệu quả sản xuất của thiết bị

Dưới đây là sơ đồ so sánh tốc độ dịch chuyển của mô đun mô tơ tuyến tính với mô đun đinh ốc, dây đai, điều kiện thử nghiệm là mô đun tuyến tính LTF 2-30/ mô đun dây đai ETB 22/ mô đun vít ETH 22, hình trình là 900mm, tải trọng là 5kg.



5. Chọn kết hợp đa dạng và linh hoạt theo yêu cầu khách hàng

Có thể kết hợp dế trượt đa động lực trục đơn và driver trục kép đồng bộ

Có thể kết hợp nhiều để trượt trục đơn và có thể tổ hợp thành giá đan thẳng, giá giàn, thông qua bộ điều khiển đạt được cùng chức năng hoạt động.



Có thể chọn kết hợp với nhiều bàn tải để trượt

Như hiển thị hình dưới đây, dây chuyền lắp ráp cùng một seri, sử dụng mô đun vít, cần hai bàn trượt kết hợp, kết cấu phức tạp

Nếu sử dụng mô đun động cơ tuyến tính đặc biệt thêm nhiều đế trượt thì chỉ sử dụng một bàn trượt là có thể hoàn thành dây chuyền lắp ráp, tiết kiệm không gian và giá cả rẻ, thì có thể phát huy được hiệu quả sản xuất tương đối cao. Việc lắp ráp không kết hợp giữa các trục và dùng chung gá cụ thì thời gian lắp ráp có thể rút ngắn.

6. Máy tản nhiệu đặc biệt, hiệu quả tản nhiệt mô tơ tốt

Máy tản nhiệt đặc biệt tự khai thác bao phủ ở bên ngoài cuộn dây, để mô tơ trong quá trình vận hành có thể tản nhiệt nhanh chóng, tăng cường hiệu xuất mô tơ.

Sơ đồ cấu tạo biên trong máy tản nhiệt (Ảnh mẫu: LGF)



7. Hao mòn cấu trúc nhỏ, có thể giữ độ chính xác trong thời gian dài

Bàn trượt thông thường do vít và dây đai thực hiện chuyển động, vít sử dụng trong thời gian dài có hiện tượng mòn, còn bàn trượt dây đai vào thời gian cố định hàng năm cần kéo chặt dây đai để giữ độ chính xác

Không có hiện tượng mài mòn linh kiện chuyển động trên bàn trượt mô tơ tuyến tính, trong thời gian dài vẫn có thể giữ độ chính xác đối với toàn bộ hệ thống máy.

8 . Độ thằng và độ phẳng



9. Hành trình dài / độ chính xác cao / tốc độ cao / tiếng ồn thấp có thể đồng thời đạt được

Hành tình dài, có thể đảm bảo độ chính xác lặp lại ở ±0.00mm, tốc độ tối đa 3500mm và tiếng ồn thấp



10 Tính ổn định tốc độ cao

Khi dịch chuyển với tốc độ 500mm/s, dao động tốc độ LGF có thể được kiểm soát dưới 0,8%, LAU có thể được kiểm soát dưới 0,4% và LMR có thể kiếm soát dưới 0,5% phù hợp với thiết bị di động hình ảnh của hệ thống thị giác trên thiết bị kiểm tra.

Sơ đồ kết cấu



11. Tuổi thọ đài, tiếng ồn thấp, bảo dưỡng đơn giản

Mô đun mô tơ tuyến tính là linh kiện driver không tiếp xúc, do đố tuổi thọ sử dụng tăng gấp khoảng hơn 2 lần sso với vít tuyền thống, khi di chuyển tốc độ cao tiếng ồn thấp bảo dưỡng dễ dàng

So sánh tiếng ồn mô đun mô tơ tuyến tính với mô đun vít, đô đun dây đai (điều kiện thử là tốc độ 500mm/s)



12. Giá cả thấp, thời gian giao hàng ngắn.

Hơn 80% linh kiện nhà máy tự sản xuất, do đó có thể rút ngắn hiệu quả thời gian giao hành và kiểm soát giá thành, để khafch hàng có thể dùng giá thành gần với mô đun driver vít, trực tiếp mua mô đun mô tơ tuyến tính.



13. Kiểm soát tiêu chuẩn mới

Bộ điều khiển tiêu chuẩn đồng thời cung cấp hai bàn điều khiển là PULSE giao tiếp,… có thể kết hợp mạng can open và Ether Cat.

------
