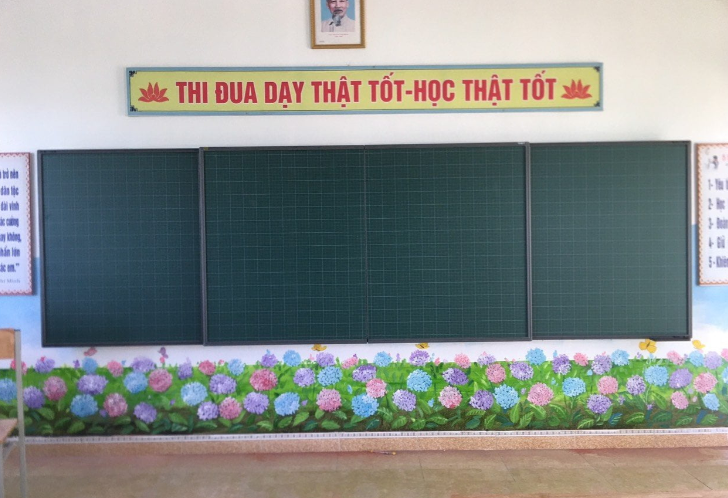

Hệ bảng trượt ngang liền khối 4 cánh trượt là hệ làm lắp kết hợp với tivi hoặc màn hình tương tác. Bảng được cấu tạo gồm 2 lớp:
+ Lớp thứ 1: gồm 2 bảng từ xanh hoặc trắng cố định 2 bên, ở giữa lắp tivi hoặc màn hình tương tác
+ Lớp thứ 2: gồm 2 bảng từ xanh hoặc trắng trượt trên cùng 1 hệ ray phía trước tivi hoặc màn hình tương tác, khoảng tiếp xúc giữa 2 cánh bảng được cấu tạo bằng nẹp nhỏ N18 tạọ độ thẩm mỹ và liềng mạch của bảng, có khoá để bảo vệ tivi hoặc màn hình tương tác.
CẤU TẠO HỆ RAY TRƯỢT:
+ Hệ ray trượt được làm bằng hợp kim nhôm nguyên khối dài 5.4m, kích thước tiêu chuẩn: 20x30x1.2mm, sơn tĩnh điện màu TRẮNG SỨ hoặc màu CAFE phù hợp theo quy chuẩn QCVN 16:2019/BXD, giúp dẫn hướng bánh xe chuẩn, chạy êm và chịu lực tốt. Đặc biệt, với thiết kế ray nằm ngang, giúp bảng không bị kẹt phấn trong quá trình sử dụng.
+ Bánh xe đơn được đúc nguyên khối từ nhựa đặc, chịu được bào mòn, không bị bào mòn hay gãy chệch bánh trong quá trình sử dụng
+ Nút chặn 2 đầu ray được thiết kế bằng cao su, chịu va đập và chặn được bảng không bị chệch ra khỏi ray
CẤU TẠO CÁC LỚP BẢNG:
bề mặt bảng được làm bằng thép phủ sơn chống lóa Hàn Quốc, có dòng kẻ ô ly mờ 5x5cm hoặc kẻ ly tiểu học 2x2cm, dễ viết, dễ xóa, hít nam châm mạnh. Khung bảng được làm bằng nhôm chuyên dụng chống rỉ, có bo góc nhựa tránh sắc nhọn, tạo độ thẩm mỹ. Cốt hậu phía sau bảng được làm nhựa rỗng dày 16mm theo tiêu chuẩn cơ sở TTT603x6000 chịu ẩm, chịu nước 100%, không bị cong vênh theo thời tiết.
KẾT CẤU BẢNG: bảng được cấu tạo gồm 2 lớp:
+ Lớp thứ 1: gồm 2 bảng từ xanh hoặc trắng cố định 2 bên, ở giữa lắp tivi hoặc màn hình tương tác
+ Lớp thứ 2: gồm 2 bảng từ xanh hoặc trắng trượt trên cùng 1 hệ ray phía trước tivi hoặc màn hình tương tác, khoảng tiếp xúc giữa 2 cánh bảng được cấu tạo bằng nẹp nhỏ N18 tạọ độ thẩm mỹ và liềng mạch của bảng, có khoá để bảo vệ tivi hoặc màn hình tương tác.
LẮP ĐẶT:
+ ke con sơn lắp cách tường 12cm
+ Bảo hành chính hãng 24 tháng
