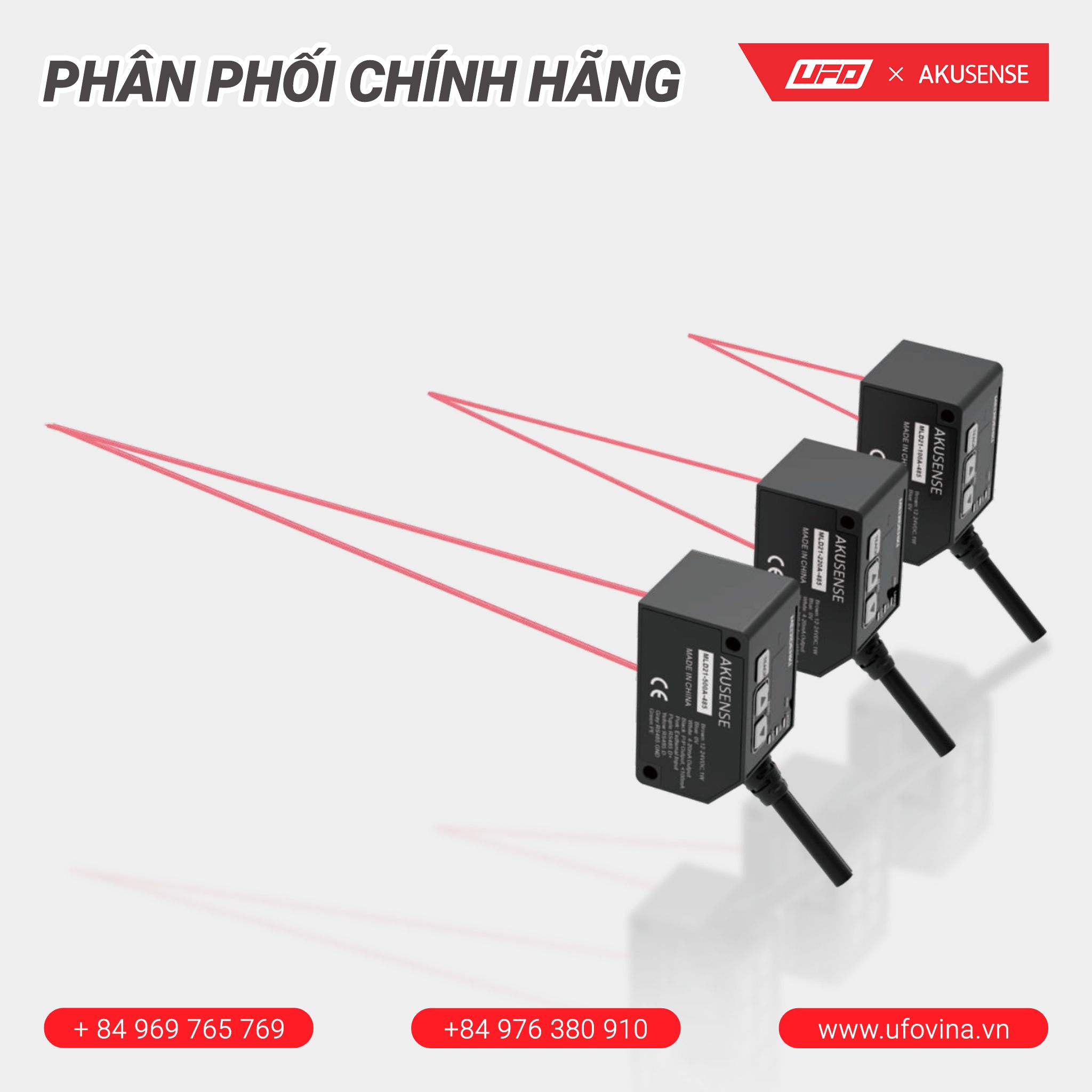

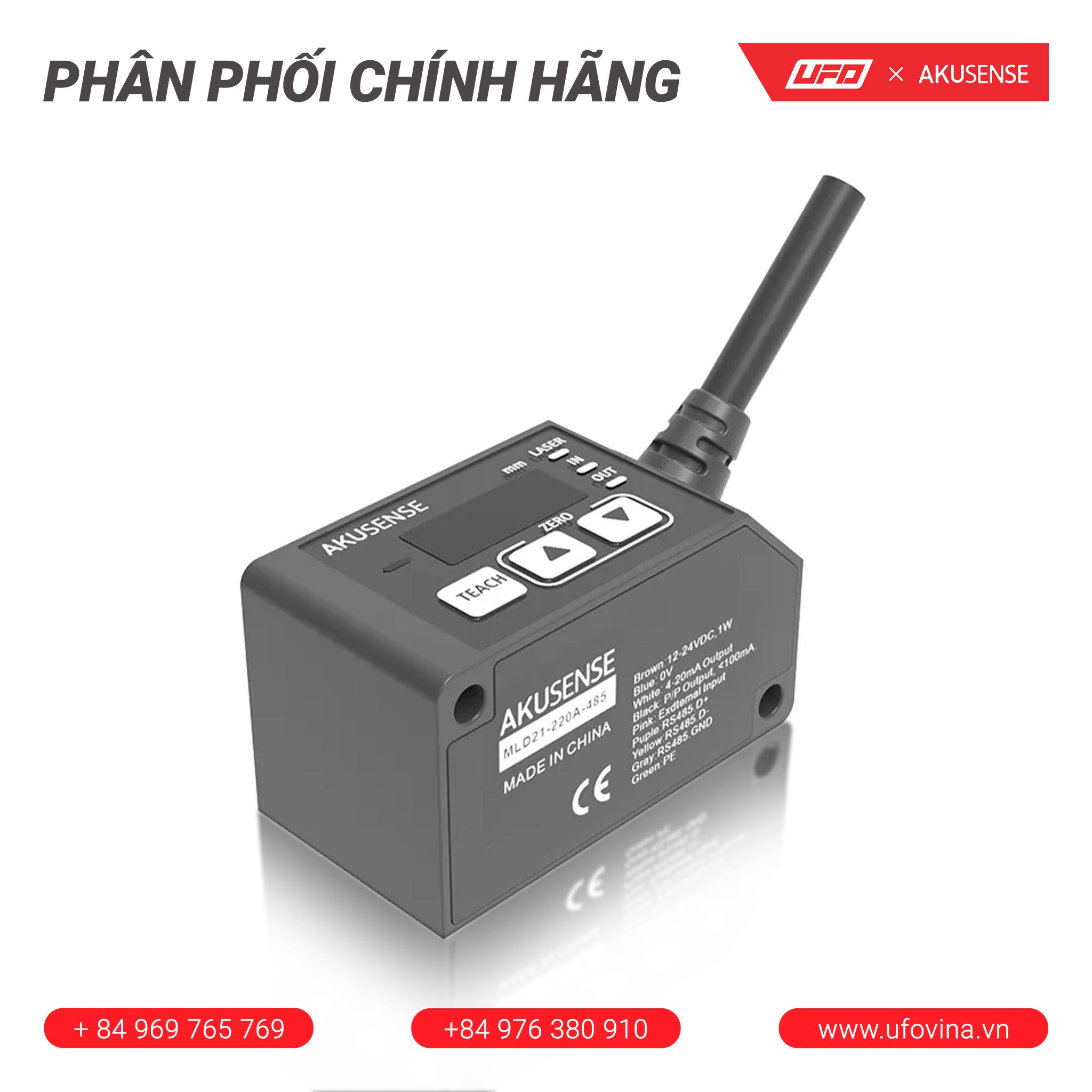

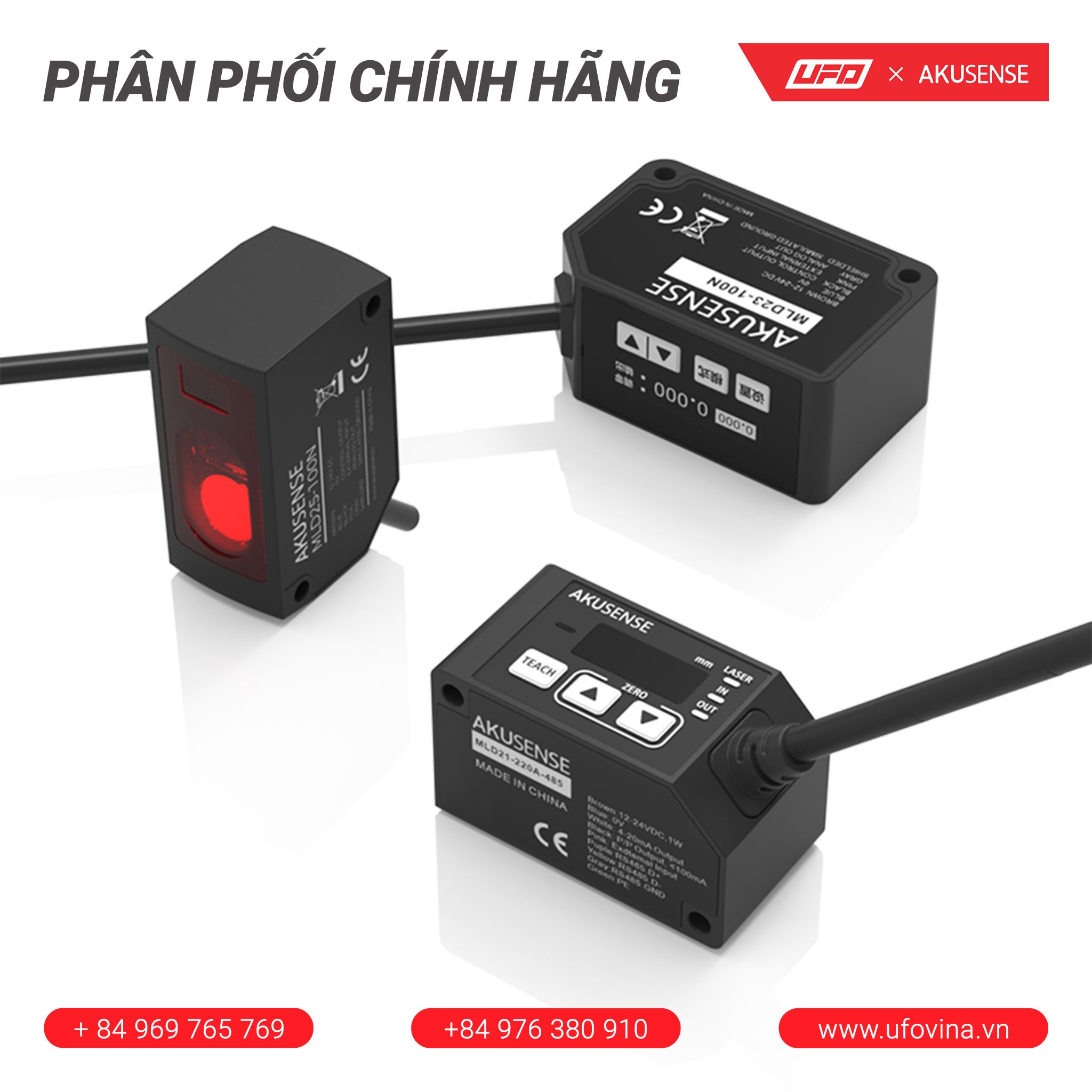

Akusense Triangulation Sensor MLD21 Series

0₫

Mô tả

- Detection Method:

- Detection Distance:

- Repeatability:200μm

- Response Time :

- Light Source:Laser Class 2

####

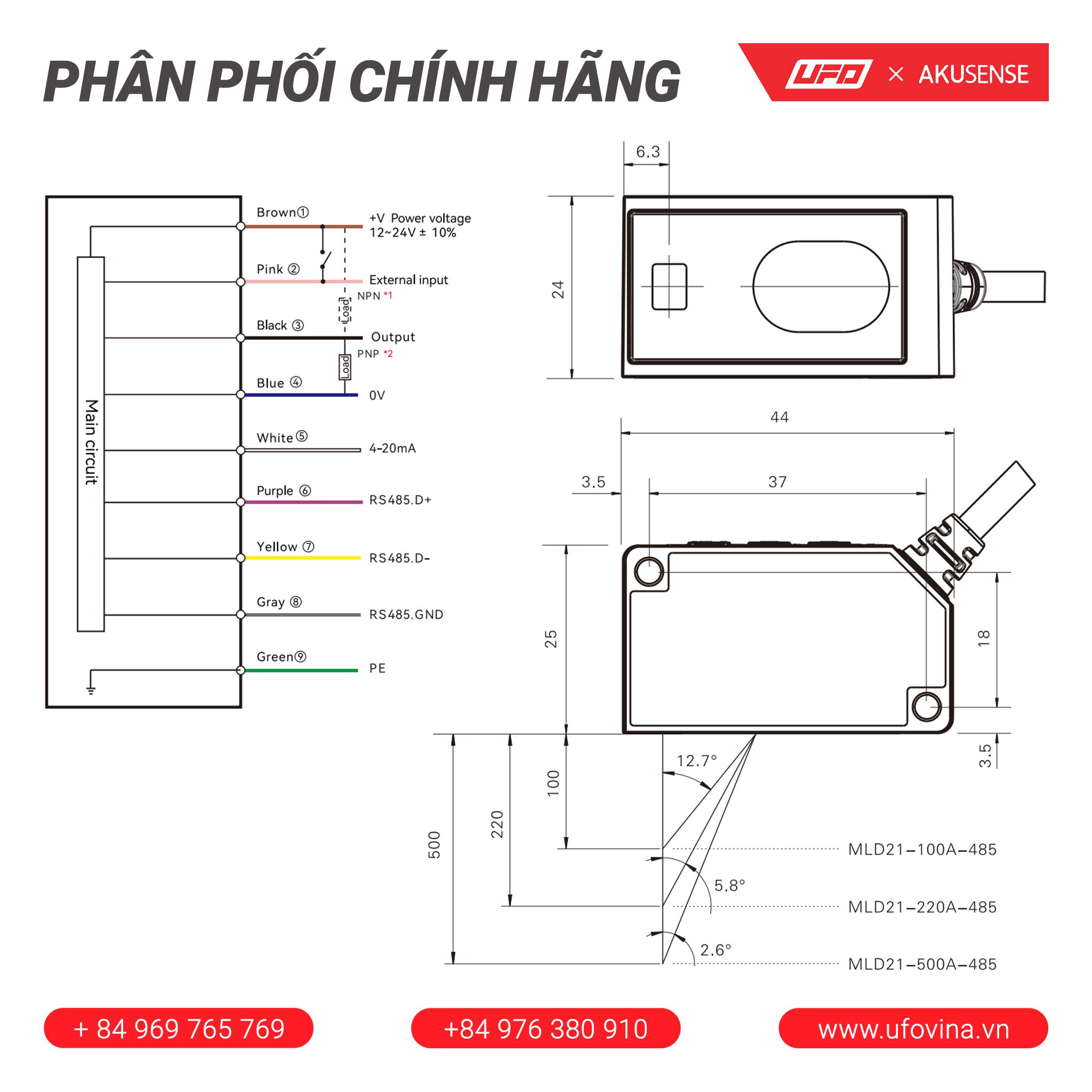

ModelMLD21-100A-485    |    MLD21-220A-485    |   MLD21-500A-485
Linear Accuracy±0.2%
Protection DegreeIP67
Protection DegreeIP67
MaterialOptical windows: PC; Case: Aluminum Alloy; wire rod: PUR
Light SourceLaser Class 2
Linear Accuracy±0.2%
Sampling period1.5ms/3ms/5ms(Factory value: ms)
Communication InterfaceDigital IO/MODBUS RS-485 communication interface supports 9,600,14400,19200,38400,57600,115200bps.(Factory value: 115200bps)Supported formats: 8,N,1, 8,N,2, 8,O,1, 8,O,2, 8,E,1, 8,E,2
Ambient Temperature-10℃~+50℃
Ambient Humidity35%~85%
Ambient Illuminance≤3000 Lux

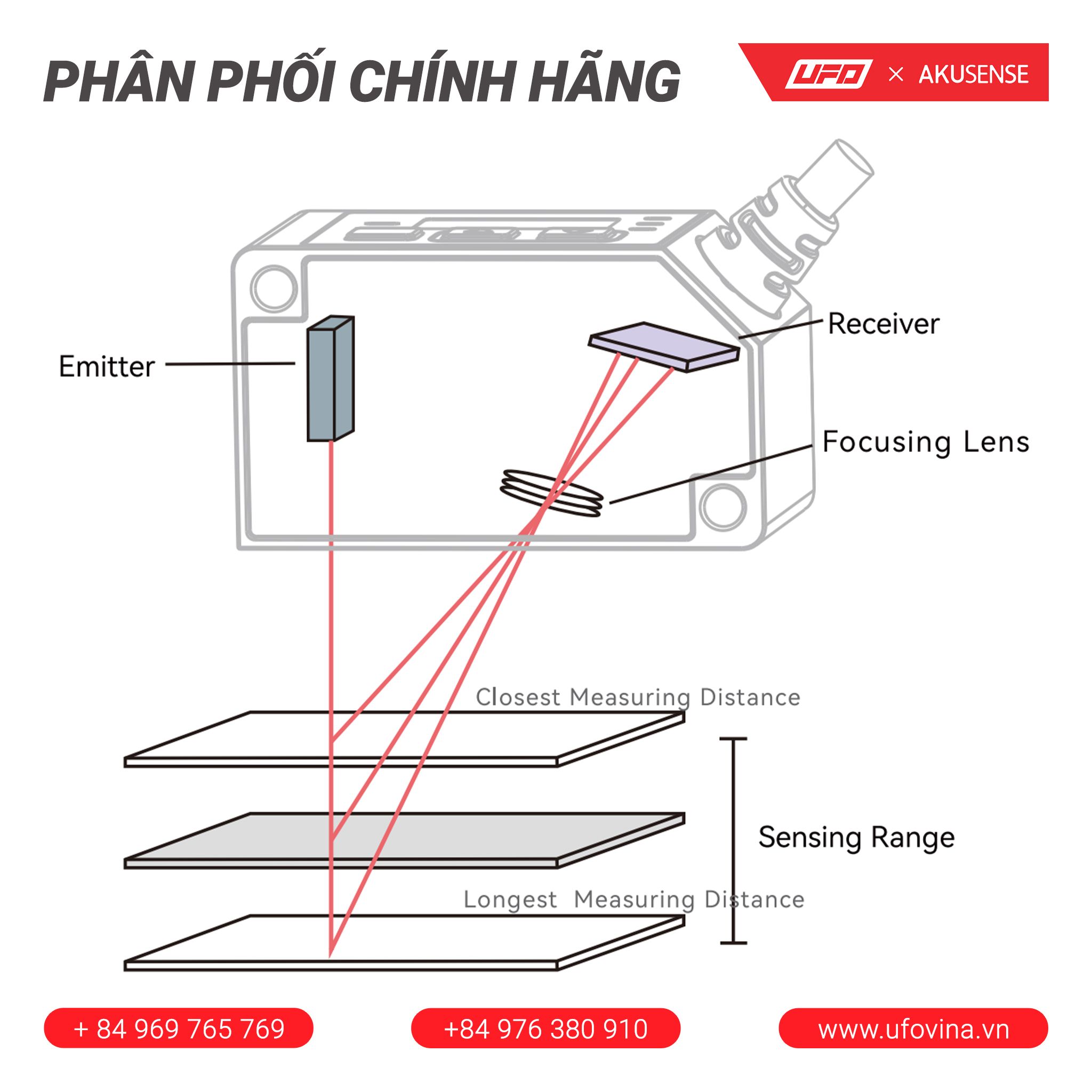

Detaction MethodDiffuse Reflection
Datum Distance220mm
Input Voltage12~24V DC±10%,1W
Spot Size290*238 µm
Digital OutputOptional functions: measuring range/comparising output,Push-Pull Output ,<100mA
Digital InputOptional features: zero/teaching,High-level ≧2V,Low-level ≦0.8V
Vibration Distance10~55Hz,1.5mm Double amplitude,2 hours each in the X,Y,and Z directions
Analog OutputCurrent range: 4~20mA(normal)/22mA(abnormal); Load impedance: ≦300Ω

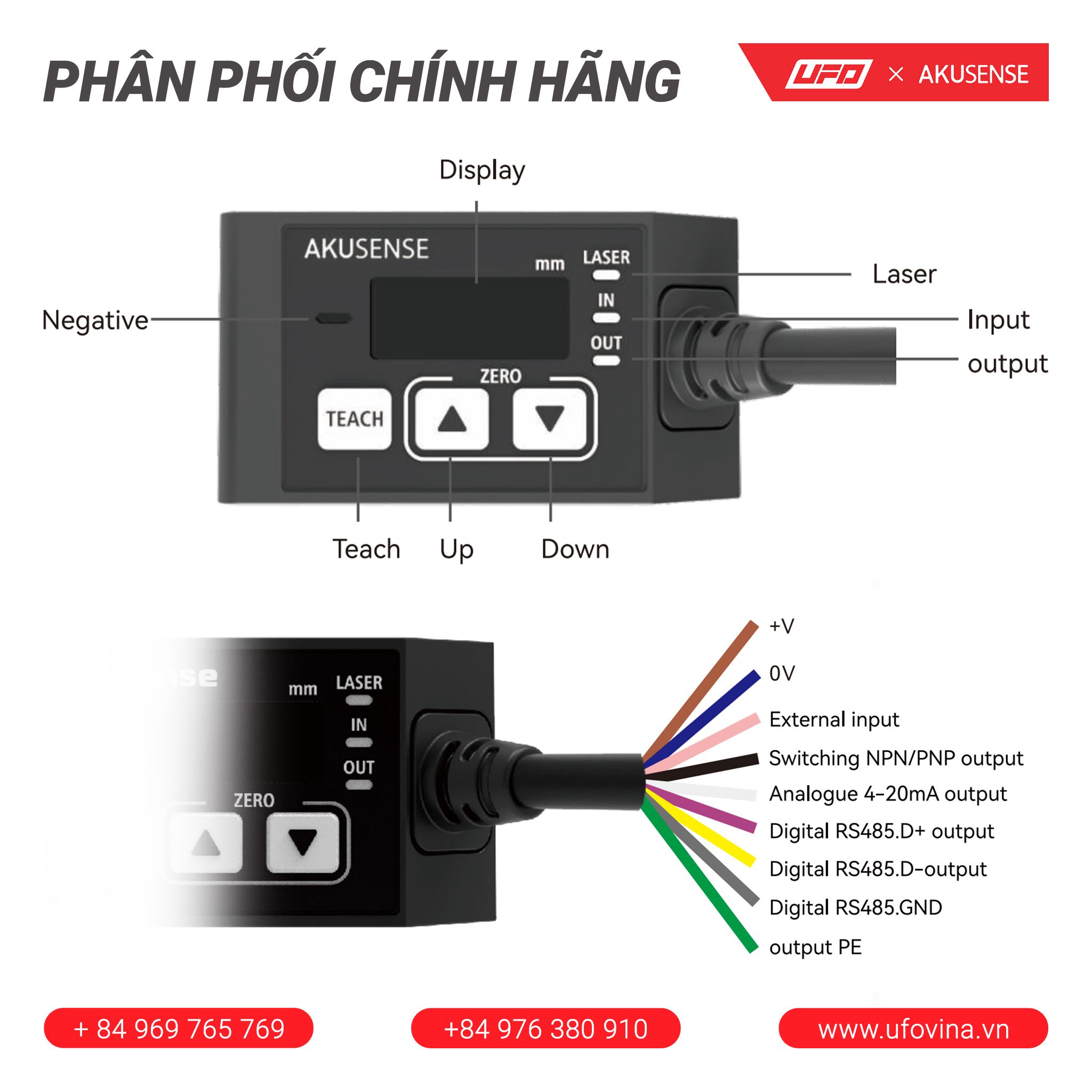

IndicatorLaser emission: blue light; DO: Green light; DI: Yellow light
Product NameMini Digital Display
Detaction MethodDiffuse Reflection

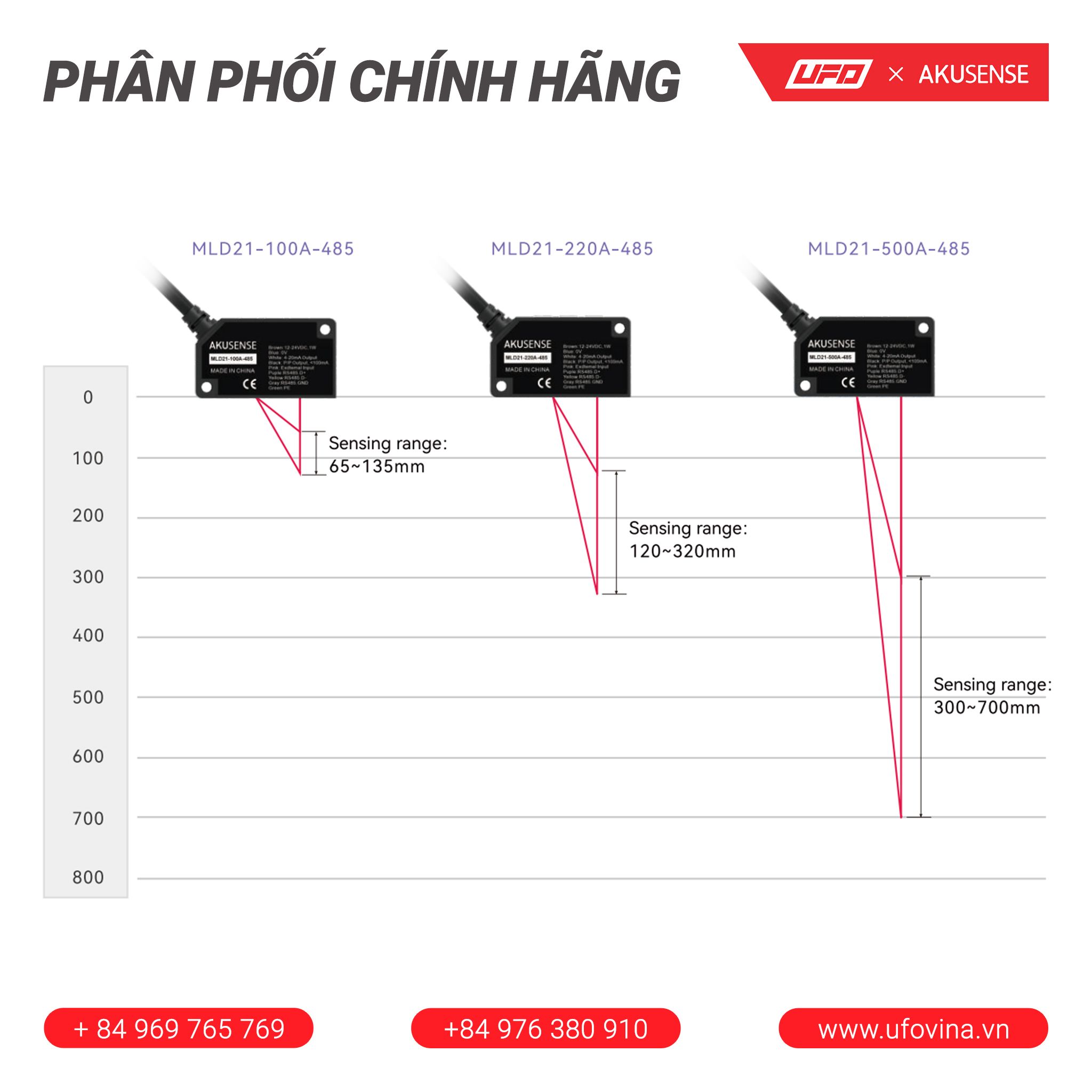

Detaction Distance120~320mm
Input Voltage12~24V DC±10%,1W
Spot Size290*238 µm
Repeatability200μm
Digital OutputOptional functions: measuring range/comparising output,Push-Pull Output ,<100mA
Outgoing Line2M
Digital InputOptional features: zero/teaching,High-level ≧2V,Low-level ≦0.8V
Circuit ProtectionInverse voltage protection,output overcurrent protection,input power surge protection,output surge protection
Vibration Distance10~55Hz,1.5mm Double amplitude,2 hours each in the X,Y,and Z directions
Insulation Resistance20 MΩ or more(500V DC)
Insulation Withstand Voltage500V/AC 60Hz 1minute

Triangulaiton Type Catalog:
