Akusense UF4-SL-205NA-W-S
Mô tả
UF4-SL-205NA-W-S là mã slot sensor tùy biến, có thể cấu hình thêm các chức năng đặc biệt theo yêu cầu khách hàng. Tùy chọn cụ thể sẽ được thỏa thuận trong đơn hàng.
Nguyên lý hoạt động: cảm biến quang điện (through-beam), nguồn LED hồng ngoại 940 nm, khe rộng 5,0 mm, sâu 6,2 mm, phát hiện vật thể kích thước 1,2 × 1,8 mm.
LED chỉ thị màu đỏ, chuyển mạch L.on/D.on, ngõ ra NPN collector open, thời gian phản hồi 0,33 ms, tần số chuyển mạch 6,06 kHz.
Độ lặp lại < 0,03 mm, hysteresis < 0,2 mm, hoạt động ổn định trong vùng điện áp 5–24 V DC, tiêu thụ ≤ 16 mA, dòng tải ≤ 100 mA (24 V DC), điện áp dư < 1 V.
Bảo vệ: chống ngược cực, chống chập, bảo vệ xung; chịu được điện áp 1000 VAC; cách điện ≥ 20 MΩ; vận hành từ –25 đến 55 °C (không đóng băng); bảo quản từ –30 đến 80 °C.
Độ ẩm hoạt động 5–85 % RH, lưu trữ 5–95 % RH; chịu độ sáng môi trường cao; chống rung theo tiêu chuẩn; cấp bảo vệ IP50; kết nối cáp 2 m, kích thước nhỏ gọn 13,8 × 12,1 × 12,4 mm; chất liệu ABS, trọng lượng 0,024 kg.
Thông số kỹ thuật chính UF4-SL-205NA-W-S
| Model | UF4-SL-205NA-W-S |
| Working principle | Photoelectric sensor |
| Housing style | Shape L |
| Optical working principle | Through-beam |
| Light Source | Infrared LED, 940nm |
| Slot Width | 5.0mm |
| Slot depth | 6.2mm |
| Detecting object | 1.2x1.8mm |
| Indicator light | Red LED |
| Switching mode | L.on (light-on action)/D.on (dark-on action) switchable |
| Output Mode | NPN collector open |
| Response Time | 0.33ms |
| Switching frequency | 6.06kHz |
| Repeat accuracy | <0.03mm |
| Hysteresis | <0.2mm |
| Operating Voltage | 5~24V DC |
| Power Consumption | ≤16mA |
| Residual Voltage | Below 1V (when load current is 50mA) |
| Load Current | ≤100mA（24VDC） |
| Insulation Resistance | ≥20MΩ（250VDC） |
| Withstand Voltage | 1000VAC (50/60Hz) |
| ProtectiOn Circuit | Reverse polarity protection/short-circuit protection/surge protection |
| Special funtion | Please contact with UFO VNTECH., Co Ltd! |
| Operating temperature | -25~55℃(no freezing) |
| Storage Temperature | -30~80℃(no freezing) |
| Operating humidity | 5~85%RH(no condensation) |
| Storage Humidity | 5~95%RH(no condensation) |
| Environmental illumination | Incandescent light ≤1000 Lux; LED light ≤1000 Lux; Sunlight ≤10000 Lux |
| Vibration Resistance | 10~55Hz, amplitude 1.5mm, 2 hours each in X/Y/Z axes |
| Protection rating | IP50 |
| Connection Method | 2m/4-core cable |

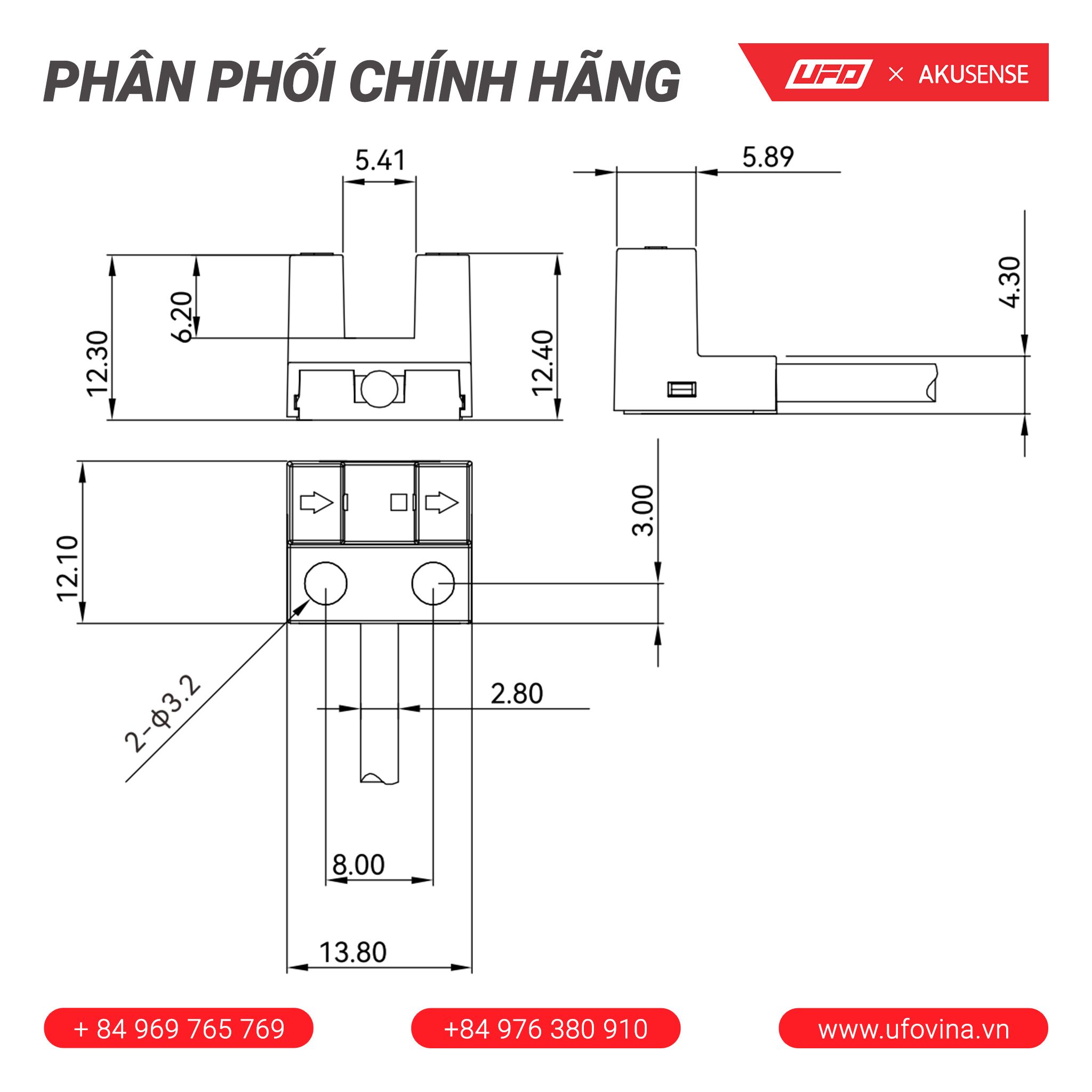

| Dimensions | 13.8x12.1x12.4mm |
| Material | ABS |
| Weight | 0.024kg |
