Phân Biệt 2 Loại Output Type Phổ Biến Cho Dân Kỹ Thuật: PNP và NPN khác nhau ở điểm nào?
- Người viết: Công ty TNHH Thương mại & dịch vụ kỹ thuật UFO VN lúc
- Tin tức
PNP và NPN là 2 loại output type phổ biến trong lĩnh vực tự động hóa công nghiệp. Tuy nhiên, việc phân biệt và lựa chọn đúng các loại cảm biến có output type PNP hay NPN lại là điều không phải kỹ sư nào cũng nắm rõ ngay từ đầu – nếu chọn sai loại, hệ thống có thể không hoạt động hoặc gây nhiễu tín hiệu, chập chờn tín hiệu phản hồi.
Bài viết này sẽ đi sâu phân tích từ nguyên lý hoạt động, sơ đồ kết nối, cho đến ứng dụng thực tế, giúp kỹ sư lựa chọn cảm biến đúng output type ngay từ bước thiết kế hệ thống. Đồng thời, cung cấp ví dụ từ các dòng sản phẩm thực tế của Akusense, thương hiệu cảm biến công nghiệp đang được sử dụng phổ biến tại Việt Nam.

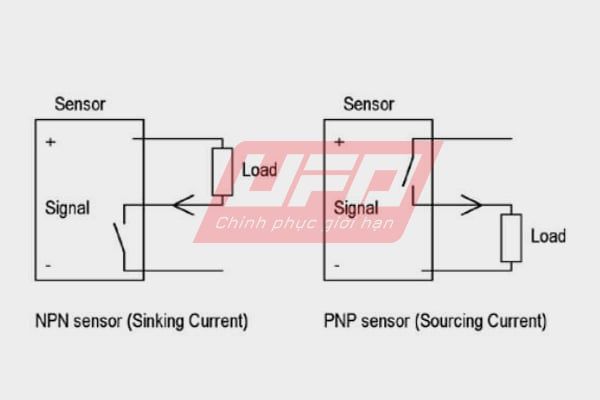

Nguyên Lý Hoạt Động Của PNP và NPN
PNP (Sourcing Type)
Khi cảm biến phát hiện vật thể, output sẽ xuất mức điện áp dương (+VDC).
Trong sơ đồ nối dây, đầu ra của PNP sẽ được nối về input dương (sourcing) của thiết bị nhận tín hiệu (PLC, relay...)
Đa số PLC của Châu Âu, Mỹ, Hàn Quốc và cả phần lớn PLC tại Việt Nam hỗ trợ chuẩn PNP.
Tín hiệu dễ hiểu, giảm rủi ro nhiễu từ môi trường công nghiệp có nhiều dòng điện cảm ứng.
NPN (Sinking Type)
Khi phát hiện vật thể, output xuất mức điện áp thấp (0V).
Trong sơ đồ, đầu ra NPN sẽ nối về input âm (sinking) của thiết bị nhận tín hiệu.
Phổ biến trong các hệ thống PLC, bo mạch điều khiển nội địa Trung Quốc, Nhật Bản.
Một số nhà máy cũ tại Việt Nam cũng vẫn sử dụng tín hiệu NPN do di sản hệ thống.
So Sánh Nhanh
| Tiêu chí | PNP | NPN |
|---|---|---|
| Mức điện áp khi phát hiện | +VDC | 0V |
| Dòng chảy tín hiệu | Sourcing (cấp dòng ra) | Sinking (hút dòng về) |
| Độ phổ biến ở VN | Rất phổ biến | Có sử dụng nhưng không phổ biến |
| Thiết bị điều khiển tương thích | PLC Siemens, Mitsubishi, Omron... (mode sourcing) | Một số mạch điện nội địa, cảm biến đặc thù |
Cách Lựa Chọn PNP Hay NPN
Xác định loại input của PLC hoặc thiết bị điều khiển:
Nếu PLC hỗ trợ input sourcing (cấp dòng) ⇒ Chọn NPN
Nếu PLC hỗ trợ input sinking (hút dòng) ⇒ Chọn PNP
Xem xét hệ thống điều khiển tổng thể:
Nếu nhiều thiết bị đã dùng PNP, tránh đưa thêm NPN để tránh rối sơ đồ.
Dùng đồng bộ một loại giúp chuẩn hóa bảo trì, sửa chữa.
Mức độ nhiễu điện tại nhà máy:
Nếu môi trường nhiễu cao (gần biến tần, động cơ công suất lớn), PNP thường ổn định tín hiệu hơn.
Case Study: So Sánh Hai Dòng Cảm Biến Cùng Thông Số Nhưng Khác Output Type
ELC-RM10P vs. ELC-RM10N
Cảm biến phản xạ gương của Akusense, khoảng cách phát hiện: 10m
Khác biệt duy nhất:
RM10P dùng output PNP
RM10N dùng output NPN
Còn lại kích thước, nguồn cấp, thời gian đáp ứng đều tương đồng
ELC-TM30P vs. ELC-TM30N
Cảm biến khuếch tán phát hiện vật với khoảng cách ngắn hơn (30mm), dùng nhiều trong băng tải tốc độ cao
Hai mã chỉ khác chuẩn tín hiệu ngõ ra:
TM30P dùng PNP
TM30N dùng NPN
Lưu ý: Akusense luôn phát triển song song hai phiên bản cho mỗi dòng cảm biến, nhằm tối ưu khả năng tích hợp với tất cả chuẩn PLC trên thị trường.
Vì Sao Nên Chọn Cảm Biến Akusense Tại UFO Việt Nam?
UFO Việt Nam là nhà phân phối chính hãng cảm biến Akusense tại thị trường Việt Nam.
Đội ngũ kỹ sư của UFO sẽ:
Kiểm tra lại sơ đồ điều khiển trước khi bán hàng
Tư vấn loại cảm biến phù hợp nhất (PNP hoặc NPN) theo thiết kế hiện hữu
Hỗ trợ kỹ thuật trong suốt quá trình lắp đặt và vận hành
🛡️ Tránh việc mua nhầm loại cảm biến không tương thích, gây treo hệ thống hoặc sai tín hiệu điều khiển!
