Đặc điểm, cấu tạo và mã sản phẩm của cảm biến vùng ESPE  - No-dead-zone-safety-light-curtain (EFP Series)

Tin tứcNgày: 07-10-2024 bởi: Công ty TNHH Thương mại & dịch vụ kỹ thuật UFO VN

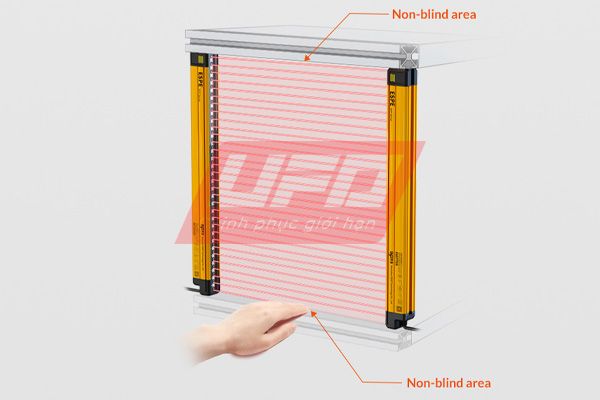

Đặc điểm, cấu tạo và mã sản phẩm của cảm biến vùng ESPE - No-dead-zone-safety-light-curtain (EFP Series)

Trong môi trường sản xuất hiện đại an toàn lao động là ưu tiên hàng đầu. Cảm biến an toàn ESPE với công nghệ “Không góc chết” là giải pháp để bảo vẹ lao động khỏi những rủi ro tiềm ẩn từ máy móc.

1. Tính năng sản phẩm

Dòng EFP được sản xuất theo tiêu chuẩn Type 4 của EU.

Áp dụng thiết kế MCU bên trong.

Sử dụng thiết kế Self-check và Cross-check: Tự kiểm tra định kỳ và kiểm tra lẫn nhau tăng tính bảo mật.

Công nghệ đồng bộ dây: Tránh sự can thiệp của ánh sáng hồng ngoại bên ngoài.

2. Thông số kỹ thuật

Reference standard

EN 61496-1 (Type 4 ESPE)

EN 61496-2 (Type 4 AOPD)

EN ISO 13849-1 (Category 4PLe)

Safety level

Type 4

Supply voltage

DC24V±20%

Capacity

<5W

Beam space

10mm, 20mm

Resolution

15mm, 25mm

Beams

10mm beam space:16, 20……160
20mm beam space: 8, 10……80

Protective height

Protective height =N-1*beam gapN is beam quantity.

Wave length

940nm

Response time

Response time =(N*0.1ms)+0.4ms, N is beam quantity.

Type of outputOSSD

PNP/NPN semiconductorscurrent <200mA max, residual voltage: 1 V max. leakage current: 1mA max. (Expect voltage influenced by lengthen wire).

Protective circuit

Overload voltage protection, power supply reverse polarity protection, over current protection.

Sensing distance

0.1~2m0.1~5m (remark: If have light reflection, please let us know)

Anti-optical interference

10000Lux

Sensing method

Through-beam type

Synchronization

Wire synchronization

Enclosure material

Aluminum alloy

Enclosure rating

IP65

Housing cross-section

30*28mm

Vibration resistance

10 Hz~55 Hz, amplitude 0.35±0.05mm, 20 times each in X, Y, Z direction

Ambient operating temperature

-10~55no freezing

Storage temperature

-3070no freezing

Ambient operating humidity

When temperature is 20humidity max 85%



3. Quy cách về mã sản phẩm

No-dead-zone-safety-light-curtain4. Kích thước sản phẩm







Rèm đèn an toàn không có vùng chếtH: Protective height

L: Total heightL=upper & bottom cover+upper & bottom dead zone+protective height

H=(Beams-1) * beam space

No-dead-zone-safety-light-curtain



No-dead-zone-safety-light-curtain

5. Quy cách kết nối

No-dead-zone-safety-light-curtain

No-dead-zone-safety-light-curtain



Light curtain

Cable color

Cable mark

Function

Wiring Explanation

Emitter

Brown

24V

Positive pole

Connect DC power 24V positive pole

Blue

0V

Negative pole

Connect DC power 0V negative pole

Grey

CP

Sync cord

Connect receiver CP

Yellow green

PE

Shielded line

Ground/Connect GND

Receiver

Brown

24V

Positive pole

Connect DC power 24V positive pole

Blue

0V

Negative pole

Connect DC power 0V negative pole

Grey

CP

Sync cord

Connect receiver CP

Yellow green

PE

Shielded line

Ground/Connect GND

Black

OSSD1

Output signal 1

Connect safety input interface 1

White

OSSD2

Output signal 2

Connect safety input interface 2

Yellow

EDM

External device monitoring

Connect external normally closed monitoring contact

Green

RESET

Reset

Connect reset button

6. Tùy chọn thiết kế





7. Các mã sản phẩm
