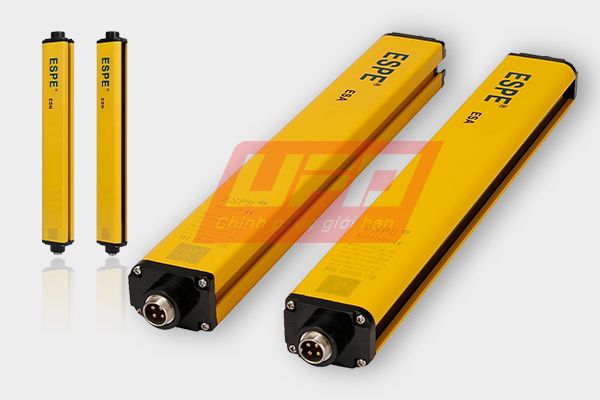

Đặc điểm, cấu tạo và mã sản phẩm của cảm biến vùng ESPE - Economical Safety Light Curtain (ESN Series)
Trong môi trường sản xuất hiện đại an toàn lao động là ưu tiên hàng đầu. Cảm biến an toàn ESPE với công nghệ “Không góc chết” là giải pháp để bảo vệ lao động khỏi những rủi ro tiềm ẩn từ máy móc.
1. Tính năng sản phẩm
Dòng ESN được thiết kế với đầu ra OSSD độc lập.
Khả năng tự kiểm tra và bảo vệ mạch khi đầu ra quá dòng.
Ống kính quang học đặc biệt đảm bảo cảm biến an toàn có khoảng cách phát hiện lên đến hươn 30m.
Điện áp làm việc DC10V.
Khả năng chống nhiễu điện từ mạnh
Hiệu suất chống rung tốt, mạch chống sốc, vỏ hợp kim nhôm dày.
Đầu ra transistor cảm biến có thể kết nối trực tiếp với PLC.
Vỏ cảm biến với khe trượt kép để lắp đặt dễ dàng và nhiều lần.
Công nghệ đồng bộ dây: Tránh sự can thiệp của ánh sáng hồng ngoại bên ngoài.
2. Thông số kỹ thuật
Parameter of safety light curtain | |
Supply voltage | DC10V~30V |
Capacity | <5W |
Beam space | 10mm, 20mm, 40mm |
Resolution | 20mm, 30mm, 50mm |
Beams | 10mm beam space:08, 12, 16……32020mm beam space: 4, 6, 8……16040mm beam space:4, 6, 8……120 |
Protective height | Protective height =（N-1）*beam gap，N is beam quantity |
Wave length | 940nm |
Response time | Response time =(N * 0.1ms) + 0.4ms, N is beam quantity |
Type of output（OSSD） | PNP/NPN semiconductors，current <200mA max, residual voltage: 1 V max. leakage current: 1mA max. (Expect voltage influenced by lengthen wire). |
Protective circuit | Overload voltage protection, power supply reverse polarity protection, over current protection. |
Sensing distance | 0.1~0.5m、0.1~2m, 0.1~5m, 0.1~10m, 0.1~20m, 0.1~30m (If reflective light environment, please let us know in advanced) |
Anti-optical interference | 10000Lux(I >5°) |
Sensing method | Through-beam type |
Synchronization | Wire synchronization |
Enclosure material | Aluminum alloy |
Enclosure rating | IP65 |
Housing cross-section | 35*50mm |
Vibration resistance | 10Hz～55Hz，double amplitude each in X、Y、Z directions for 20 times. |
Ambient operating temperature | -10℃-55℃（with no freezing） |
Storage temperature | -30℃～70℃（with no freezing） |
Ambient operating humidity | When temperature is 20℃，humidity max 85% |
3. Quy cách về mã sản phẩm
4. Kích thước sản phẩm
A1:Upper cover A2:Bottom cover +aviatiom plug B1:Upper stop-work range B2:Bottom stop-work range D:Beam space (10mm/20mm/40mm) H: Protection height L: Total height | A1=20mm;A2=25mm When D=10mm,B1=5mm;B2=30mm When D=20mm,B1=10mm;B2=35mm When D=40mm,B1=10mm;B2=35mm H is protective height: H=(beams-1)*beam space L is total height: L=A1+A2+B1+B2+H |
5. Quy cách kết nối
6. Các mã sản phẩm
•Beam space10mm
| Beams | Protective Height (mm) | Tota lHeight (mm) | Model |
| 8 | 70 | 150 | ESN0810 |
| 12 | 110 | 190 | ESN1210 |
| 16 | 150 | 230 | ESN1610 |
| 20 | 190 | 270 | ESN2010 |
| 24 | 230 | 310 | ESN2410 |
| 28 | 270 | 350 | ESN2810 |
| 32 | 310 | 390 | ESN3210 |
| 36 | 350 | 430 | ESN3610 |
| 40 | 390 | 470 | ESN4010 |
| 44 | 430 | 510 | ESN4410 |
| 48 | 470 | 550 | ESN4810 |
| 52 | 510 | 590 | ESN5210 |
| 56 | 550 | 630 | ESN5610 |
| 60 | 590 | 670 | ESN6010 |
| 64 | 630 | 710 | ESN6410 |
| 68 | 670 | 750 | ESN6810 |
| 72 | 710 | 790 | ESN7210 |
| 76 | 750 | 830 | ESN7610 |
| 80 | 790 | 870 | ESN8010 |
| 84 | 830 | 910 | ESN8410 |
| 88 | 870 | 950 | ESN8810 |
| 92 | 910 | 990 | ESN9210 |
| 96 | 950 | 1030 | ESN9610 |
| 100 | 990 | 1070 | ESN10010 |
| 104 | 1030 | 1110 | ESN10410 |
| 108 | 1070 | 1150 | ESN10810 |
| 112 | 1110 | 1190 | ESN11210 |
| 116 | 1150 | 1230 | ESN11610 |
| 120 | 1190 | 1270 | ESN12010 |
| 124 | 1230 | 1310 | ESN12410 |
| 128 | 1270 | 1350 | ESN12810 |
| …… | …… | …… | …… |
| 320 | 3190 | 3270 | ESN32010 |
•Beam space20mm
| Beams | Protective Height (mm) | Tota lHeight (mm) | Model |
| 4 | 60 | 125 | ESN0420 |
| 6 | 100 | 190 | ESN0620 |
| 8 | 140 | 230 | ESN0820 |
| 10 | 180 | 270 | ESN1020 |
| 12 | 220 | 310 | ESN1220 |
| 14 | 260 | 350 | ESN1420 |
| 16 | 300 | 390 | ESN1620 |
| 18 | 340 | 430 | ESN1820 |
| 20 | 380 | 470 | ESN2020 |
| 22 | 420 | 510 | ESN2220 |
| 24 | 460 | 550 | ESN2420 |
| 26 | 500 | 590 | ESN2620 |
| 28 | 540 | 630 | ESN2820 |
| 30 | 580 | 670 | ESN3020 |
| 32 | 620 | 710 | ESN3220 |
| 34 | 660 | 750 | ESN3420 |
| 36 | 700 | 790 | ESN3620 |
| 38 | 740 | 830 | ESN3820 |
| 40 | 780 | 870 | ESN4020 |
| 42 | 820 | 910 | ESN4220 |
| 44 | 860 | 950 | ESN4420 |
| 46 | 900 | 990 | ESN4620 |
| 48 | 940 | 1030 | ESN4820 |
| 50 | 980 | 1070 | ESN5020 |
| 52 | 1020 | 1110 | ESN5220 |
| 54 | 1060 | 1150 | ESN5420 |
| 56 | 1100 | 1190 | ESN5620 |
| 58 | 1140 | 1230 | ESN5820 |
| 60 | 1180 | 1270 | ESN6020 |
| 62 | 1220 | 1310 | ESN6220 |
| 64 | 1260 | 1350 | ESN6420 |
| …… | …… | …… | …… |
| 160 | 3180 | 3270 | ESN16020 |
•Beam space40mm
| Beams | Protective Height (mm) | Tota lHeight (mm) | Model |
| 4 | 120 | 210 | ESN0440 |
| 6 | 200 | 290 | ESN0640 |
| 8 | 280 | 370 | ESN0840 |
| 10 | 360 | 450 | ESN1040 |
| 12 | 440 | 530 | ESN1240 |
| 14 | 520 | 610 | ESN1440 |
| 16 | 600 | 690 | ESN1640 |
| 18 | 680 | 770 | ESN1840 |
| 20 | 760 | 850 | ESN2040 |
| 22 | 840 | 930 | ESN2240 |
| 24 | 920 | 1010 | ESN2440 |
| 26 | 1000 | 1090 | ESN2640 |
| 28 | 1080 | 1170 | ESN2840 |
| 30 | 1160 | 1250 | ESN3040 |
| 32 | 1240 | 1330 | ESN3240 |
| 34 | 1320 | 1410 | ESN3440 |
| 36 | 1400 | 1490 | ESN3640 |
| 38 | 1480 | 1570 | ESN3840 |
| 40 | 1560 | 1650 | ESN4040 |
| 42 | 1640 | 1730 | ESN4240 |
| 44 | 1720 | 1810 | ESN4440 |
| 46 | 1800 | 1890 | ESN4640 |
| 48 | 1880 | 1970 | ESN4840 |
| 50 | 1960 | 2050 | ESN5040 |
| 52 | 2040 | 2130 | ESN5240 |
| 54 | 2120 | 2210 | ESN5440 |
| 56 | 2200 | 2290 | ESN5640 |
| 58 | 2280 | 2370 | ESN5840 |
| 60 | 2360 | 2450 | ESN6040 |
| 62 | 2440 | 2530 | ESN6240 |
| 64 | 2520 | 2610 | ESN6440 |
| …… | …… | …… | …… |
| 120 | 4760 | 4850 | ESN12040 |
7. Ứng dụng sản phẩm
Quý khách hàng cần biết thêm thông tin về sản phẩm hãy liên hệ cho chúng tôi để được tư vấn và hỗ trợ nhanh nhất.
Công ty TNHH THƯƠNG MẠI & DỊCH VỤ KỸ THUẬT UFO VIỆT NAM là Đại lý chính thức phân phối chính hãng sản phẩm ESPE tại thị trường Việt Nam.
Vui lòng liên hệ chúng tôi để được tư vấn chi tiết hơn về sản phẩm
