Cảm biến quang là thiết bị quan trọng trong tự động hóa hiện đại, giúp phát hiện lỗi sản phẩm và chuyển đổi tín hiệu quang thành tín hiệu điện. Bài viết này sẽ giúp bạn hiểu rõ nguyên lý, cấu tạo và cách chọn cảm biến quang phù hợp nhất.
Cảm biến quang là gì? Nguyên lý, tác dụng của cảm biến quang

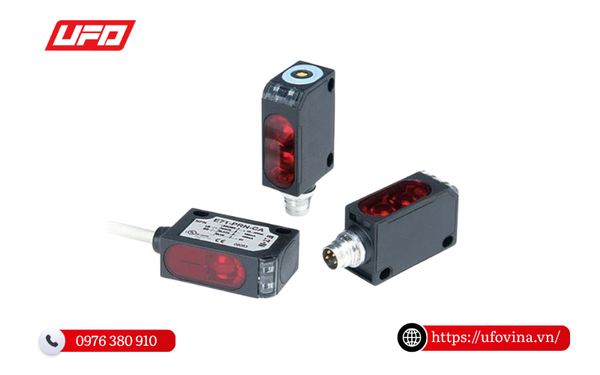

1. Cảm biến quang là gì?
Cảm biến quang, hay còn gọi là photoelectric sensor, là thiết bị sử dụng quang điện để phát hiện sự hiện diện của vật thể hoặc đo lường khoảng cách. Thiết bị này hoạt động dựa trên nguyên lý phát ánh sáng và thu ánh sáng phản xạ để chuyển đổi thành tín hiệu điện phục vụ điều khiển.
Trong lĩnh vực công nghiệp hiện đại, cảm biến quang được ứng dụng rộng rãi nhờ khả năng phát hiện mục tiêu chính xác và không tiếp xúc. Từ dây chuyền sản xuất đến robot tự động, vai trò của linh kiện quang điện này ngày càng quan trọng trong ngành công nghiệp tự động hóa.

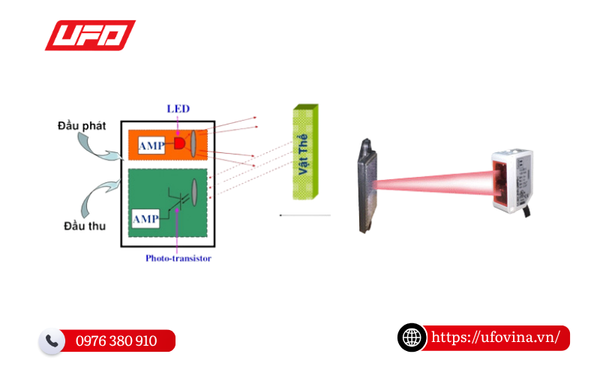

2. Cấu tạo của cảm biến quang
2.1. Bộ phát ánh sáng
Bộ phát ánh sáng là thành phần tạo ra ánh sáng dạng xung hoặc liên tục, thường sử dụng tia hồng ngoại hoặc ánh sáng nhìn thấy. Phần này có nhiệm vụ phát ra ánh sáng hướng tới vật thể cần phát hiện. Khi ánh sáng phát ra gặp vật, nó sẽ phản xạ hoặc bị chặn lại tùy theo cơ chế hoạt động. Đây chính là bước đầu trong quá trình quang học giúp thiết bị xác định sự hiện diện của vật.
2.2. Bộ thu ánh sáng
Bộ thu ánh sáng đóng vai trò tiếp nhận ánh sáng phản xạ từ vật thể hoặc trực tiếp từ bộ phát trong hệ thu phát. Khi ánh sáng thu được vượt quá mức cài đặt, bộ phận thu sáng sẽ kích hoạt tín hiệu. Quá trình này liên quan đến hiện tượng phát xạ điện tử tại cực cathode, nơi cathode (tín hiệu quang) được chuyển đổi thành tín hiệu điện.
2.3. Mạch xử lý tín hiệu
Mạch xử lý tín hiệu có nhiệm vụ xử lý tín hiệu điện nhận được từ bộ thu, trong đó hệ thống quang còn có cả tín hiệu quang và tín hiệu điện cần được xử lý ổn định, hiệu điện nhận được từ bộ thu, lọc nhiễu và đưa ra tín hiệu đầu ra ổn định. Đây là nơi quyết định độ chính xác và khả năng phát hiện của cảm biến quang. Các mạch xử lý tín hiệu điện hiện đại còn có khả năng phân biệt nguồn sáng môi trường và tăng độ nhạy cho thiết bị.

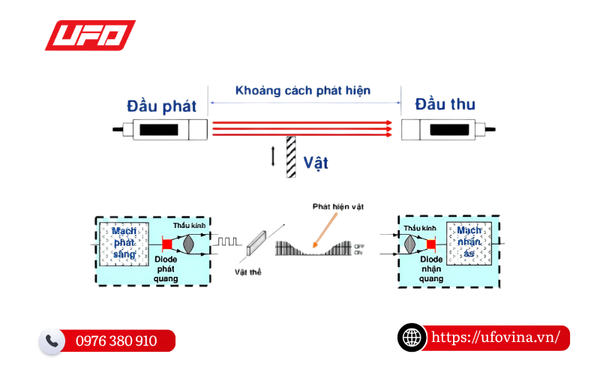

3. Nguyên lý hoạt động của cảm biến quang
Nguyên lý hoạt động của cảm biến quang dựa trên nguyên lý phát ánh sáng và thu ánh sáng. Bộ phát sẽ phát ra ánh sáng dạng xung, khi gặp vật thể sẽ tạo ra ánh sáng phản xạ quay lại bộ thu. Nếu ánh sáng thu được vượt quá mức cài đặt, hệ thống sẽ xác nhận có vật.
Quá trình này cho phép chuyển đổi tín hiệu quang thành tín hiệu dạng điện thông qua các linh kiện quang điện. Ánh sáng thu được sau đó sẽ được xử lý tín hiệu để tạo ra tín hiệu điều khiển cho hệ thống.
Có thể hình dung đơn giản rằng cảm biến quang hoạt động giống như “mắt điện tử”, khi ánh sáng bị thay đổi do sự xuất hiện của vật, thiết bị sẽ phát hiện ra vật và gửi tín hiệu về bộ điều khiển.
4. Phân loại cảm biến quang phổ biến hiện nay
4.1. Cảm biến thu phát độc lập
Cảm biến thu phát độc lập bao gồm bộ phát và bộ thu đặt riêng biệt. Ánh sáng được phát từ bộ phát và đi thẳng tới bộ thu. Khi có vật chắn ngang, tín hiệu sẽ bị gián đoạn và cảm biến sẽ nhận diện vật thể. Loại này có khả năng phát hiện vật ở khoảng cách xa và có độ chính xác cao, phù hợp với môi trường công nghiệp khắc nghiệt.
Trong thực tế, dòng cảm biến này thường được dùng trong các hệ thống băng tải hoặc dây chuyền sản xuất lớn. Nhờ nguyên lý thu phát độc lập, thiết bị ít bị ảnh hưởng bởi màu sắc hay khả năng phản xạ ánh sáng của vật thể.

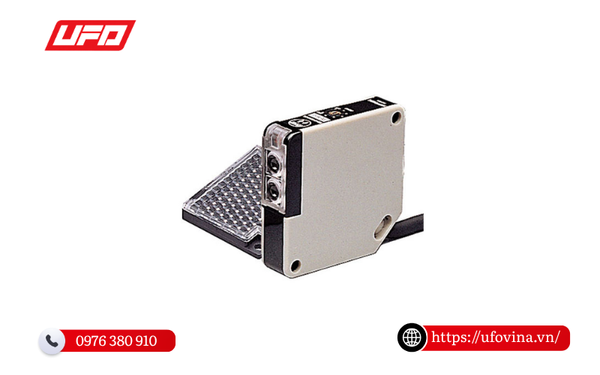

4.2. Cảm biến phản xạ gương
Cảm biến phản xạ gương sử dụng gương phản xạ để phản hồi ánh sáng về bộ thu. Bộ phát và bộ thu được tích hợp chung. Ánh sáng sẽ đi tới gương phản xạ rồi quay lại. Khi vật cản xuất hiện, ánh sáng bị gián đoạn và hệ thống phát hiện sự hiện diện của vật.
Ưu điểm của loại quang phản xạ gương là dễ lắp đặt và tiết kiệm không gian. Tuy nhiên, hiệu quả hoạt động phụ thuộc vào độ sạch của gương và khả năng phản xạ ánh sáng.
4.3. Cảm biến phản xạ khuếch tán
Cảm biến phản xạ khuếch tán hoạt động bằng cách phát ánh sáng và nhận lại ánh sáng phản xạ trực tiếp từ vật thể. Không cần gương phản xạ, loại này phù hợp cho các ứng dụng đơn giản. Tuy nhiên, khả năng phát hiện phụ thuộc vào màu sắc và bề mặt vật.
Với những vật có màu tối hoặc hấp thụ ánh sáng, hiệu suất có thể giảm. Do đó, cần cân nhắc kỹ khi lựa chọn trong môi trường có nhiều vật liệu khác nhau.

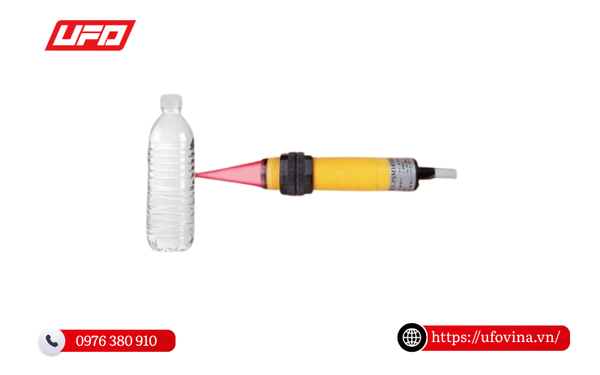

4.4. Cảm biến phát hiện màu / vật trong suốt
Loại cảm biến này được thiết kế để phát hiện các vật trong suốt hoặc phân biệt màu sắc. Thiết bị sử dụng công nghệ quang học tiên tiến để phân tích tín hiệu quang phản xạ. Nhờ đó, cảm biến có thể nhận diện chính xác các vật liệu khó phát hiện như nhựa trong hoặc kính.
Trong ngành đóng gói và thực phẩm, loại cảm biến này giúp kiểm tra chất lượng sản phẩm một cách hiệu quả.
5. Thông số kỹ thuật quan trọng cần biết
5.1. Khoảng cách phát hiện
Khoảng cách phát hiện là yếu tố quan trọng khi chọn cảm biến quang. Tùy vào loại cảm biến, khoảng cách có thể từ vài mm đến hàng chục mét. Việc lựa chọn đúng khoảng cách giúp đảm bảo khả năng phát hiện sự hiện ổn định.

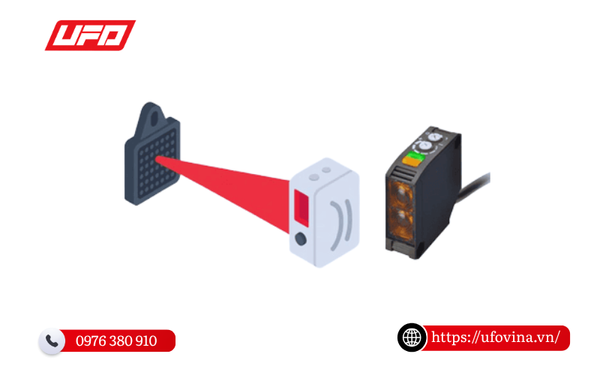

5.2. Độ nhạy quang học
Độ nhạy thể hiện khả năng phát hiện các vật nhỏ hoặc có độ phản xạ thấp. Một cảm biến có độ nhạy cao sẽ phát hiện vật chính xác hơn trong điều kiện ánh sáng phức tạp.
5.3. Thời gian đáp ứng
Thời gian đáp ứng là khoảng thời gian cảm biến phản hồi khi phát hiện vật. Trong các hệ thống tốc độ cao, thông số này rất quan trọng để đảm bảo không bỏ sót sản phẩm.
5.4. Nguồn sáng
Nguồn sáng có thể là hồng ngoại hoặc ánh sáng đỏ. Mỗi loại có ưu điểm riêng và phù hợp với từng ứng dụng đo lường khác nhau.
5.5. Độ phân giải
Độ phân giải quyết định khả năng nhận diện các vật nhỏ hoặc chi tiết. Đây là yếu tố quan trọng trong các ứng dụng yêu cầu độ chính xác cao.
6. Ưu nhược điểm của cảm biến quang
6.1. Ưu điểm
Cảm biến quang có thể phát hiện vật nhanh và không tiếp xúc, giúp giảm hao mòn cơ khí. Thiết bị có độ chính xác cao, hoạt động ổn định trong nhiều môi trường khác nhau. Ngoài ra, việc ứng dụng đo và phát hiện các vật trở nên dễ dàng hơn nhờ công nghệ xử lý tín hiệu hiện đại.
6.2. Nhược điểm
Một số loại cảm biến có thể bị ảnh hưởng bởi màu sắc hoặc môi trường bụi bẩn. Khả năng phản xạ ánh sáng của vật cũng ảnh hưởng đến độ chính xác. Ngoài ra, chi phí đầu tư ban đầu có thể cao hơn so với các loại cảm biến cơ học.

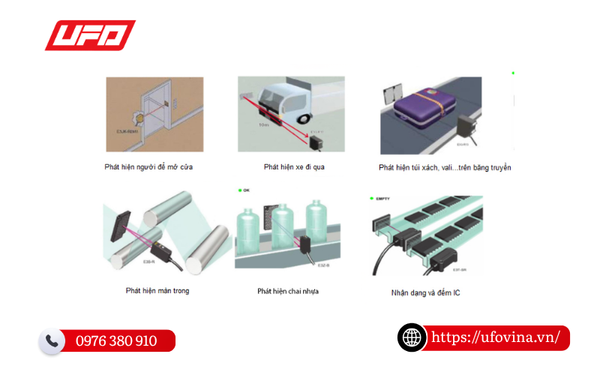

7. Ứng dụng của cảm biến quang
Cảm biến quang được ứng dụng rộng rãi trong công nghiệp, đặc biệt là trong dây chuyền sản xuất và hệ thống tự động hóa. Thiết bị giúp phát hiện sự hiện diện của vật, kiểm tra sản phẩm và điều khiển động cơ điện.
Trong thực tế, các doanh nghiệp như UFO VNTECH đã ứng dụng cảm biến quang vào hệ thống sản xuất thông minh, giúp tối ưu hiệu suất và giảm sai sót. Ngoài ra, cảm biến còn được dùng trong ngành đóng gói, thực phẩm và logistics.
8. Cách chọn mua cảm biến quang phù hợp
8.1. Chọn theo mục đích sử dụng
Việc lựa chọn cảm biến quang cần dựa vào nhu cầu sử dụng cụ thể. Nếu cần phát hiện vật ở khoảng cách xa, nên chọn loại thu phát độc lập. Nếu cần lắp đặt đơn giản, có thể chọn loại phản xạ khuếch.
8.2. Chọn theo môi trường
Môi trường có nhiều bụi, ánh sáng mạnh hoặc độ ẩm cao sẽ ảnh hưởng đến hiệu quả hoạt động. Trong trường hợp này, nên chọn cảm biến có khả năng chống nhiễu tốt và độ bền cao.

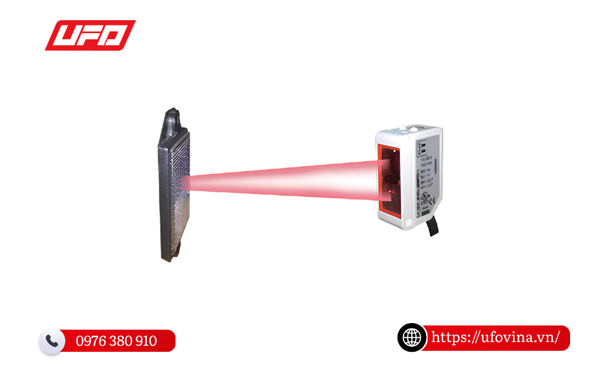

8.3. Chọn theo khoảng cách & độ chính xác
Khoảng cách và độ chính xác là hai yếu tố quan trọng quyết định hiệu quả hoạt động. Việc lựa chọn đúng thông số sẽ giúp hệ thống vận hành ổn định và giảm lỗi.
9. Lỗi thường gặp khi chọn và sử dụng cảm biến quang
Nhiều người dùng thường chọn sai loại cảm biến do không hiểu rõ nguyên lý hoạt động của đầu thu. Điều này dẫn đến việc thiết bị không phát hiện ra vật hoặc hoạt động không ổn định.
Ngoài ra, việc lắp đặt sai vị trí hoặc không điều chỉnh độ nhạy phù hợp cũng là nguyên nhân phổ biến gây lỗi. Một số trường hợp không chú ý đến ánh sáng môi trường khiến cảm biến bị nhiễu tín hiệu.
10. Các thương hiệu cảm biến quang uy tín
Trên thị trường hiện nay có nhiều thương hiệu cảm biến quang uy tín như Akusense, Autonics, Keyence. Đặc biệt, Akusense cung cấp đa dạng sản phẩm với chất lượng cao và độ bền tốt.
Tại Việt Nam, UFO VNTECH cũng là đơn vị phân phối độc quyền của Akusense. Việc lựa chọn đúng thương hiệu sẽ giúp đảm bảo hiệu suất và tuổi thọ thiết bị.
11. FAQ
11.1. Cảm biến quang hoạt động như thế nào?
Cảm biến quang hoạt động dựa trên nguyên lý phát ánh sáng và thu ánh sáng phản xạ. Khi ánh sáng bị thay đổi do vật thể, thiết bị sẽ chuyển đổi thành dòng điện tín hiệu để xử lý.
11.2. Cảm biến quang có bị ảnh hưởng bởi màu sắc không?
Có, một số loại cảm biến phản xạ khuếch tán có thể bị ảnh hưởng bởi màu sắc và độ phản xạ ánh sáng của vật. Tuy nhiên, các dòng cao cấp có thể giảm thiểu vấn đề này.
11.3. Nên chọn cảm biến quang loại nào tốt nhất?
Không có loại tốt nhất cho mọi trường hợp. Việc lựa chọn phụ thuộc vào nhu cầu sử dụng, môi trường và khoảng cách phát hiện.
11.4. Cảm biến quang có ứng dụng gì trong thực tế?
Thiết bị được sử dụng để phát hiện vật, kiểm tra sản phẩm, đo lường và tự động hóa trong nhiều ngành công nghiệp khác nhau.
12. Kết luận
Cảm biến quang là thiết bị không thể thiếu trong hệ thống tự động hóa hiện đại nhờ độ nhạy phát hiện chính xác và xử lý nhanh chóng. Việc hiểu rõ cấu tạo, nguyên lý và cách chọn phù hợp sẽ giúp doanh nghiệp tối ưu hiệu suất sản xuất. Nếu bạn đang tìm kiếm giải pháp cảm biến quang chất lượng, hãy liên hệ với UFO VNTECH để được tư vấn chuyên sâu và lựa chọn sản phẩm phù hợp nhất cho hệ thống của mình.
