Trong thời đại công nghệ hiện nay, cảm biến này đóng vai trò cực kỳ quan trọng trong việc đo nhiệt độ, giám sát và kiểm soát nhiệt độ trong nhiều lĩnh vực. Từ thiết bị gia dụng như máy lạnh, tủ lạnh cho đến các hệ thống công nghiệp như lò nung, dược phẩm hay sản xuất thực phẩm, giúp đo và kiểm soát nhiệt độ chính xác giúp tối ưu hiệu suất và nâng cao hiệu quả vận hành.
Vậy đó là gì, hoạt động ra sao, dựa trên nguyên lý như thế nào và làm thế nào để chọn loại phù hợp? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

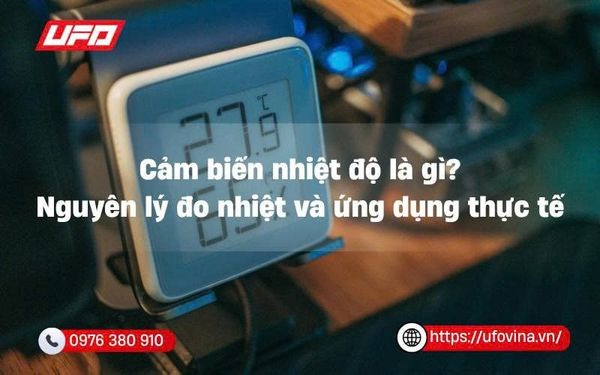

1. Cảm biến nhiệt độ là gì? Nguyên lý đo nhiệt và ứng dụng thực tế
1.1 Khái niệm cảm biến nhiệt độ
Cảm biến nhiệt độ (temperature sensor) là thiết bị đo nhiệt dùng để đo nhiệt độ của môi trường hoặc vật thể của môi trường xung quanh hoặc vật thể, sau đó chuyển đổi thành tín hiệu điện (điện áp, dòng điện) để phục vụ thiết bị đo nhiệt và hệ thống điều khiển (điện áp, dòng điện hoặc thay đổi điện trở) để xử lý trong mạch điện hoặc hệ thống điều khiển, được sử dụng trong các ứng dụng rộng rãi trong đời sống.
Thiết bị này hoạt động dựa trên nguyên lý sự thay đổi vật lý của vật liệu khi nhiệt độ thay đổi, ví dụ như điện trở giữa hai đầu dây hoặc điện áp sinh ra từ hiệu ứng nhiệt điện.
Ví dụ thực tế:
- Trong máy lạnh, cảm biến giúp theo dõi nhiệt độ phòng để điều chỉnh hoạt động.
- Trong lò nung, cảm biến giúp giám sát nhiệt độ chính xác nhằm đảm bảo chất lượng sản phẩm.
- Trong máy lạnh, cảm biến giúp theo dõi nhiệt độ phòng để điều chỉnh hoạt động.
- Trong lò nung, cảm biến giúp giám sát nhiệt độ chính xác nhằm đảm bảo chất lượng sản phẩm.
1.2 Vai trò trong đời sống và công nghiệp
Cảm biến nhiệt độ được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng đo lường và giám sát hiệu quả:
- Công nghiệp: kiểm soát nhiệt trong lò nung, hệ thống sấy, hóa chất ăn mòn
- Y tế: theo dõi nhiệt độ cơ thể, thiết bị dược liệu
- Gia dụng: điều , tủ lạnh, bình nước nóng
- Nông nghiệp: giám sát môi trường cần đo trong nhà kính
Nhờ đó, thiết bị này nâng cao hiệu suất hoạt động, giảm rủi ro và nâng cao hiệu suất hệ thống.
- Công nghiệp: kiểm soát nhiệt trong lò nung, hệ thống sấy, hóa chất ăn mòn
- Y tế: theo dõi nhiệt độ cơ thể, thiết bị dược liệu
- Gia dụng: điều , tủ lạnh, bình nước nóng
- Nông nghiệp: giám sát môi trường cần đo trong nhà kính
Nhờ đó, thiết bị này nâng cao hiệu suất hoạt động, giảm rủi ro và nâng cao hiệu suất hệ thống.
2. Cấu tạo và nguyên lý hoạt động của cảm biến nhiệt độ
2.1 Cấu tạo cơ bản
Một thiết bị cảm biến thường gồm các thành phần chính:
- Phần tử cảm biến: làm từ chất liệu kim loại như platinum, niken hoặc hỗn hợp các oxit kim loại, tùy vào chất liệu mà độ chính xác và độ bền sẽ khác nhau.
- Dây dẫn/dây kết nối: truyền tín hiệu điện về bộ xử lý, tùy cấu hình số lượng dây (2 dây, 3 dây hoặc 4 dây) mà độ chính xác và khả năng giảm nhiễu sẽ khác nhau.
- Vỏ bảo vệ: giúp thiết bị hoạt động ổn định trong môi trường khắt khe
- Mạch điện tích hợp: xử lý và biến đổi tín hiệu
Tùy từng dòng sản phẩm mà cấu tạo có thể khác nhau, ví dụ, loại 2 dây, 3 dây hoặc 4 dây để giảm ảnh hưởng của điện trở của các dây nối.
Tùy từng dòng sản phẩm mà cấu tạo có thể khác nhau, ví dụ, loại 2 dây, 3 dây hoặc 4 dây để giảm ảnh hưởng của điện trở của các dây nối.
2.2 Nguyên lý đo nhiệt độ
Nguyên lý hoạt động thường dựa trên:
- Sự thay đổi điện trở: như RTD hoặc thermistor (resistance temperature)
- Hiệu ứng Seebeck: trong cặp nhiệt điện (thermocouple), tạo ra điện khi có sự chênh lệch nhiệt độ
- Bức xạ hồng ngoại: đo nhiệt độ không cần tiếp xúc trực tiếp
- Hiệu ứng Seebeck: trong cặp nhiệt điện (thermocouple), tạo ra điện khi có sự chênh lệch nhiệt độ
- Bức xạ hồng ngoại: đo nhiệt độ không cần tiếp xúc trực tiếp
Nhìn chung, cảm biến hoạt động dựa trên sự thay đổi vật lý của vật liệu và chuyển tín hiệu thành dữ liệu đo.
2.3 Các yếu tố ảnh hưởng đến độ chính xác
Độ chính xác của cảm biến phụ thuộc vào nhiều yếu tố:
- Môi trường xung quanh: độ ẩm, hóa chất ăn mòn
- Chất liệu kim loại: thường cho độ chính xác cao hơn
- Độ dài dây nối: ảnh hưởng đến điện trở của các dây
- Cách lắp đặt: tiếp xúc trực tiếp với vật hay đo gián tiếp
- Chất liệu kim loại: thường cho độ chính xác cao hơn
- Độ dài dây nối: ảnh hưởng đến điện trở của các dây
- Cách lắp đặt: tiếp xúc trực tiếp với vật hay đo gián tiếp
Do đó, việc lựa chọn và cài đặt đúng cách là rất quan trọng.

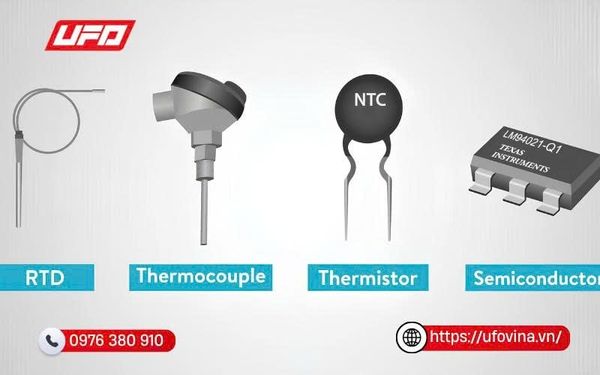

3. Các loại cảm biến nhiệt độ phổ biến hiện nay
3.1 Thermistor (cảm biến nhiệt điện trở)
Thermocouple hoạt động dựa trên hiệu ứng Seebeck, sử dụng hai dây kim loại khác nhau (hợp kim) để tạo ra mức điện áp (còn gọi là suất điện động) khi có chênh lệch nhiệt độ.
- NTC: điện trở giảm khi nhiệt độ tăng
- PTC: điện trở tăng khi nhiệt độ tăng
- PTC: điện trở tăng khi nhiệt độ tăng
Ưu điểm:
- Nhỏ gọn, giá rẻ
- Khả năng đáp ứng nhanh
- Nhỏ gọn, giá rẻ
- Khả năng đáp ứng nhanh
Nhược điểm:
- Dải đo hẹp
- Kém chính xác hơn RTD trong môi trường khắt khe
- Dải đo hẹp
- Kém chính xác hơn RTD trong môi trường khắt khe
3.2 RTD (điện trở nhiệt)
RTD (Resistance Temperature Detector) sử dụng kim loại như platinum hoặc niken, có điện trở thay đổi tỷ lệ thuận với nhiệt độ.
Đặc điểm:
- Độ chính xác cao, ổn định
- Dải đo rộng
- Thường dùng cấu hình 2 dây, 3 dây hoặc 4 dây
- Độ chính xác cao, ổn định
- Dải đo rộng
- Thường dùng cấu hình 2 dây, 3 dây hoặc 4 dây
Ứng dụng:
- Công nghiệp, dược, y tế – đặc biệt trong các ứng dụng đòi hỏi độ chính xác cao và ổn định lâu dài.
3.3 Thermocouple (cặp nhiệt điện)
Thermocouple hoạt động dựa trên hiệu ứng Seebeck, sử dụng hai dây kim loại khác nhau (hợp kim) để tạo ra điện thế khi có chênh lệch nhiệt độ.
Ưu điểm:
- Dải đo rất rộng
- Chịu được môi trường khắc nghiệt
- Chịu được môi trường khắc nghiệt
Nhược điểm:
- Độ chính xác thấp hơn RTD
- Cần hiệu chuẩn
- Cần hiệu chuẩn
3.4 Cảm biến bán dẫn
Loại sensor này sử dụng linh kiện bán dẫn để đo nhiệt độ và chuyển đổi tín hiệu điện.
Ưu điểm:
- Tích hợp dễ dàng trong mạch điện
- Giá thành thấp
- Giá thành thấp
Nhược điểm:
- Phạm vi đo hạn chế
- Dễ bị ảnh hưởng bởi môi trường
- Dễ bị ảnh hưởng bởi môi trường
3.5 Cảm biến hồng ngoại (không tiếp xúc)
Cảm biến này đo nhiệt độ dựa trên lượng bức xạ hồng ngoại phát ra từ vật thể.
Ưu điểm:
- Không cần tiếp xúc trực tiếp
- Phù hợp với vật thể chuyển động hoặc nhiệt độ cao
- Phù hợp với vật thể chuyển động hoặc nhiệt độ cao
Ứng dụng:
- Lò nung
- Kiểm tra nhiệt độ từ xa
- Kiểm tra nhiệt độ từ xa

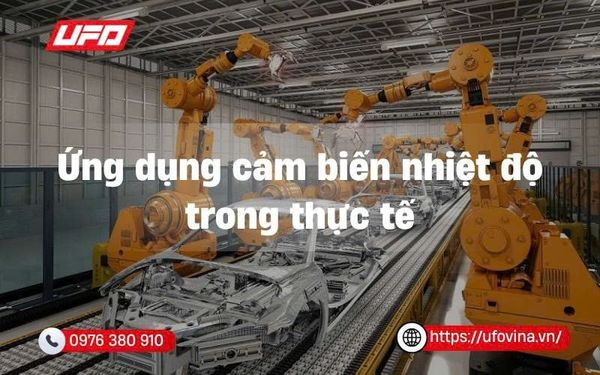

4. Ứng dụng của cảm biến nhiệt độ trong thực tế
4.1 Trong công nghiệp
Cảm biến được sử dụng rộng rãi trong:
- Lò nung, hệ thống sấy
- Sản xuất hóa chất, kim loại
- Giám sát hệ thống điện
- Sản xuất hóa chất, kim loại
- Giám sát hệ thống điện
Giúp theo dõi và kiểm soát nhiệt độ chính xác, tránh gây ảnh hưởng xấu đến sản phẩm. Hệ thống có thể tự động điều chỉnh thông số vận hành, phát hiện sớm các bất thường và giảm thiểu rủi ro hỏng hóc, từ đó nâng cao chất lượng đầu ra và đảm bảo an toàn trong quá trình sản xuất.
Chọn cảm biến nhiệt độ tại UFO chuyên phân phối hàng chính hãng chất lượng, giá phù hợp với đội ngũ kỹ thuật dày dặn kinh nghiệm
4.2 Trong y tế
Trong lĩnh vực chế phẩm thuốc và y tế:
- Theo dõi nhiệt độ cơ thể
- Bảo quản thuốc
- Thiết bị xét nghiệm
- Bảo quản thuốc
- Thiết bị xét nghiệm
Đảm bảo độ chính xác và ổn định trong điều kiện khắt khe. Việc sử dụng cảm biến để các hệ thống có thể giám sát chặt chẽ các chỉ số quan trọng, phát hiện sai lệch kịp thời và duy trì môi trường tiêu chuẩn góp phần tối đa hóa hiệu quả chẩn đoán, điều trị và bảo quản dược phẩm an toàn.
4.3 Trong nông nghiệp
Ứng dụng trong:
- Nhà kính
- Hệ thống tưới tiêu
- Kiểm soát môi trường
- Hệ thống tưới tiêu
- Kiểm soát môi trường
Giúp tối ưu hóa năng suất cây trồng. Nhờ việc sử dụng cảm biến để thu thập và sử dụng thông tin về độ ẩm, nhiệt độ, ánh sáng và chất lượng không khí, các hệ thống có thể tự động điều chỉnh điều kiện phù hợp, tạo môi trường sinh trưởng lý tưởng, giảm lãng phí tài nguyên và nâng cao năng suất canh tác.
4.4 Trong nhà thông minh (IoT)
Cảm biến được tích hợp trong:
- Hệ thống smart home
- Điều hòa
- Thiết bị tự động
- Điều hòa
- Thiết bị tự động
Đều sử dụng cảm biến để đảm bảo hoạt động ổn định, giúp không gian sống luôn thoáng mát và dễ chịu. Nhờ hệ thống cảm biến, các thiết bị có thể sử dụng thông tin thu thập được để tự động điều chỉnh nhiệt độ, mực nước, áp suất hoặc phát hiện sự cố bất thường, từ đó tối ưu hiệu suất, tiết kiệm điện năng và kéo dài tuổi thọ sản phẩm.
4.5 Trong đời sống hàng ngày
Các thiết bị gia dụng như:
- Tủ lạnh
- Máy giặt
- Bình nóng lạnh
- Máy giặt
- Bình nóng lạnh
Đều sử dụng cảm biến để đảm bảo hoạt động ổn định, giúp không gian sống luôn thoáng mát và dễ chịu. Nhờ hệ thống cảm biến, thiết bị có thể tự động điều chỉnh nhiệt độ, mực nước, áp suất hoặc phát hiện sự cố bất thường, từ đó tối ưu hiệu suất, tiết kiệm điện năng và kéo dài tuổi thọ sản phẩm.
5. Cách chọn cảm biến nhiệt độ phù hợp
5.1 Chọn theo môi trường
- Môi trường nước → chọn cảm biến chống nước (IP cao) để tránh chập, hỏng.
- Môi trường hóa chất → cần vật liệu chịu ăn mòn như inox, phủ bảo vệ.
- Môi trường khí → dùng cảm biến tiêu chuẩn, tối ưu chi phí.
- Môi trường bụi → ưu tiên cảm biến kín, chống bụi tốt.
- Môi trường nhiệt độ cao/thấp → chọn loại có khả năng chịu nhiệt tốt để đảm bảo độ chính xác và độ bền lâu dài.
5.2 Chọn theo dải nhiệt độ
- Nhiệt độ thấp → dùng thermistor, độ nhạy cao, phản hồi nhanh
- Nhiệt độ cao → dùng thermocouple, chịu nhiệt tốt, bền
- Nhiệt độ trung bình, cần chính xác → dùng RTD
- Môi trường biến động nhanh → ưu tiên cảm biến phản hồi nhanh
- Cần độ ổn định lâu dài → chọn loại ít trôi sai số
- Nhiệt độ cao → dùng thermocouple, chịu nhiệt tốt, bền
- Nhiệt độ trung bình, cần chính xác → dùng RTD
- Môi trường biến động nhanh → ưu tiên cảm biến phản hồi nhanh
- Cần độ ổn định lâu dài → chọn loại ít trôi sai số
5.3 Chọn theo độ chính xác
- Yêu cầu cao → RTD (Platinum-grade), độ chính xác và ổn định cao
- Yêu cầu trung bình → thermistor, nhạy và chi phí hợp lý
- Yêu cầu cơ bản → cảm biến tiêu chuẩn, tối ưu chi phí
- Cần đo nhanh → ưu tiên loại phản hồi nhanh
- Ứng dụng dài hạn → chọn loại ít trôi sai số
- Yêu cầu trung bình → thermistor, nhạy và chi phí hợp lý
- Yêu cầu cơ bản → cảm biến tiêu chuẩn, tối ưu chi phí
- Cần đo nhanh → ưu tiên loại phản hồi nhanh
- Ứng dụng dài hạn → chọn loại ít trôi sai số
5.4 Chọn theo chi phí
- Ngân sách thấp → thermistor, bán dẫn (mức giá rẻ)
- Ngân sách cao → RTD, Infrared (IR) (mức giá cao).
- Việc lựa chọn còn phụ thuộc vào độ chính xác yêu cầu, độ bền và môi trường sử dụng thực tế. Với các ứng dụng cần đo nhanh, không tiếp xúc hoặc trong môi trường nguy hiểm, cảm biến IR sẽ là lựa chọn tối ưu hơn.
6. Lưu ý khi sử dụng cảm biến nhiệt độ
Để đảm bảo kết quả đo chính xác:
- Tránh nhiễu tín hiệu điện
- Lắp đặt đúng vị trí tiếp xúc với môi trường cần đo
- Bảo trì định kỳ
- Sử dụng dây nối phù hợp để giảm sai số
- Tránh nhiễu tín hiệu điện
- Lắp đặt đúng vị trí tiếp xúc với môi trường cần đo
- Bảo trì định kỳ
- Sử dụng dây nối phù hợp để giảm sai số

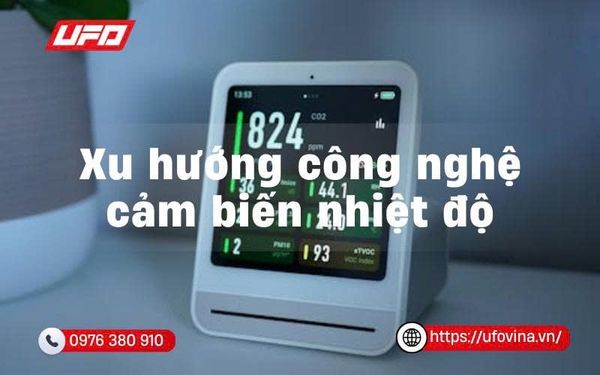

7. Xu hướng công nghệ cảm biến nhiệt độ
7.1 IoT & Smart Sensor
- Cảm biến ngày càng được tích hợp trong hệ thống IoT giúp giám sát từ xa.
- Cho phép theo dõi dữ liệu theo thời gian thực và cảnh báo sớm khi có bất thường.
- Tối ưu vận hành, giảm nhân công kiểm tra thủ công.
- Phù hợp cho nhà máy, tòa nhà thông minh và hệ thống tự động hóa.
7.2 Cảm biến không dây
- Giảm phụ thuộc vào dây dẫn, dễ cài đặt và linh hoạt hơn.
- Phù hợp với các vị trí khó đi dây hoặc cần di chuyển thiết bị thường xuyên.
- Giúp tiết kiệm chi phí lắp đặt và bảo trì hệ thống.
- Đảm bảo kết nối ổn định thông qua các giao thức không dây hiện đại.
7.3 AI & tự động hóa
- Kết hợp AI giúp phân tích dữ liệu nhiệt độ và tối ưu hóa hệ thống.
- Dự đoán sớm các sự cố hoặc xu hướng bất thường.
- Tự động điều chỉnh thiết bị để duy trì hiệu suất tối ưu.
- Tối ưu hiệu suất vận hành và giảm rủi ro trong sản xuất.
- Dự đoán sớm các sự cố hoặc xu hướng bất thường.
- Tự động điều chỉnh thiết bị để duy trì hiệu suất tối ưu.
- Tối ưu hiệu suất vận hành và giảm rủi ro trong sản xuất.
8. Câu hỏi thường gặp (FAQ)
8.1 Cảm biến nhiệt độ dùng để làm gì?
Thiết bị này dùng để đo và chuyển đổi nhiệt độ thành tín hiệu điện nhằm phục vụ đo lường và giám sát.
8.2 Loại cảm biến nào chính xác nhất?
RTD (đặc biệt là Platinum-grade) có độ chính xác và ổn định cao nhất.
8.3 Thermistor và RTD khác nhau thế nào?
Thermistor: giá rẻ, phản ứng nhanh
RTD: chính xác cao, ổn định hơn
RTD: chính xác cao, ổn định hơn
8.4 Có bao nhiêu loại cảm biến nhiệt độ?
Có 5 loại phổ biến: thermistor, RTD, thermocouple, bán dẫn và IR sensor (cảm biến IR). Mỗi loại có đặc điểm, độ chính xác và dải đo khác nhau, phù hợp với từng nhu cầu sử dụng.
Việc lựa chọn đúng loại cảm biến sẽ giúp tối ưu hiệu suất và đảm bảo độ ổn định trong quá trình vận hành.
Việc lựa chọn đúng loại cảm biến sẽ giúp tối ưu hiệu suất và đảm bảo độ ổn định trong quá trình vận hành.
9. Kết luận
Những nội dung trên đã cung cấp cái nhìn tổng quan về cảm biến nhiệt độ và gợi ý cách lựa chọn loại phù hợp với từng nhu cầu sử dụng. Trong trường hợp bạn vẫn chưa chắc chắn giữa các dòng cảm biến và các thiết bị điện thông minh khác, hãy để lại thông tin liên hệ. Đội ngũ kỹ thuật của UFO Việt Nam sẽ hỗ trợ tư vấn và đề xuất giải pháp hiệu quả, đáp ứng tốt nhất yêu cầu của bạn.
