Cảm biến hình ảnh (Vision sensors) là gì? Cấu tạo, nguyên lý và ứng dụng
- Người viết: NGUYỄN MINH NHÂN lúc
- Tin tức
Cảm biến hình ảnh (Vision sensors) là gì? Cấu tạo, nguyên lý và ứng dụng
Cảm biến hình ảnh là thành phần cốt lõi trong camera, hệ thống thị giác máy và tự động hóa công nghiệp. Bài viết này giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, phân loại CCD/CMOS và cách chọn sensor phù hợp nhất cho từng ứng dụng thực tế.
Cảm biến hình ảnh (Vision sensors) là gì?
Cảm biến hình ảnh là một loại sensor có khả năng chuyển đổi ánh sáng thành tín hiệu điện để tạo ra ảnh quang học phục vụ cho xử lý hình ảnh. Đây là linh kiện quan trọng trong camera, điện thoại, robot và các hệ thống kiểm tra tự động trong ngành công nghiệp. Nhờ khả năng phân tích hình ảnh và phát hiện chi tiết, thiết bị này đóng vai trò trung tâm trong các giải pháp giám sát và đo lường hiện đại.
Cấu tạo và nguyên lý hoạt động của cảm biến hình ảnh

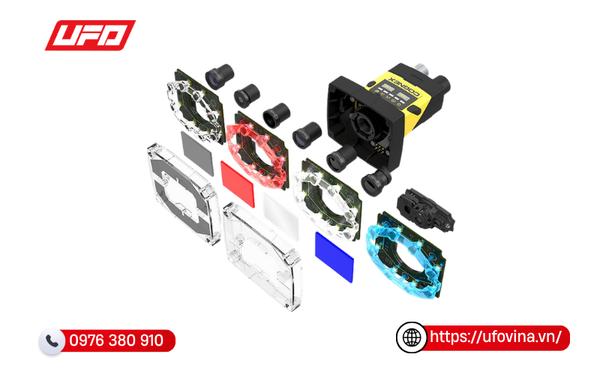

Cấu tạo cơ bản
Một cảm biến hình ảnh tiêu chuẩn được cấu tạo từ nhiều thành phần phối hợp chặt chẽ với nhau để đảm bảo hiệu suất và độ chính xác cao. Thành phần quan trọng nhất là chip sensor, thường được chế tạo theo công nghệ CMOS hoặc CCD với hàng triệu điểm ảnh có kích thước micromet. Các pixel này được sắp xếp trên một bề mặt phẳng và có khả năng thu nhận ánh sáng từ môi trường.
Phía trước sensor là cụm ống kính và thấu kính quang học giúp hội tụ ánh sáng và điều chỉnh tiêu cự. Ngoài ra, cảm biến còn được tích hợp bộ chuyển đổi tín hiệu analog sang digital converter để chuyển thành dữ liệu số. Một số thiết bị hiện đại còn tích hợp chip xử lý hình ảnh ngay trên sensor để giảm thiểu độ trễ và nâng cao tốc độ xử lý.
Trong môi trường sản xuất công nghiệp, cấu tạo này thường được thiết kế để chống rung, chịu nhiệt và hoạt động ổn định trong điều kiện ánh sáng phức tạp.
Nguyên lý hoạt động để phát hiện lỗi
Nguyên lý hoạt động của cảm biến hình ảnh dựa trên quá trình chuyển đổi ánh sáng thành tín hiệu điện. Khi ánh sáng từ nguồn sáng chiếu vào vật thể, tia phản xạ sẽ đi qua ống kính và hội tụ lên sensor. Tại đây, mỗi pixel sẽ hấp thụ photon và tạo ra điện tích tương ứng với cường độ ánh sáng.
Điện tích này sau đó được chuyển thành điện áp và truyền qua mạch xử lý để tạo thành tín hiệu số. Tín hiệu này sẽ được phân tích bởi vi xử lý hoặc thuật toán nhằm tái tạo hình ảnh hoàn chỉnh. Quá trình này diễn ra cực nhanh, cho phép chụp ảnh hoặc ghi hình liên tục với độ chính xác cao.
Trong các dây chuyền tự động hóa, nguyên lý này được tận dụng để phát hiện lỗi sản phẩm, đọc mã OCR hoặc kiểm tra bề mặt vật liệu trên băng chuyền.

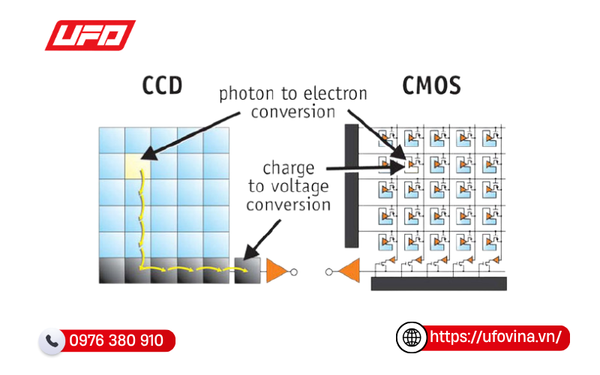

Phân loại cảm biến hình ảnh phổ biến
Cảm biến CCD
Cảm biến CCD là một trong những công nghệ lâu đời trong lĩnh vực xử lý hình ảnh. Điểm đặc trưng của loại sensor này là khả năng truyền tín hiệu tuần tự giữa các pixel trước khi chuyển thành điện áp đầu ra. Nhờ đó, CCD tạo ra hình ảnh có độ nhiễu thấp và độ tương phản cao, phù hợp với các ứng dụng yêu cầu chất lượng hình ảnh chính xác.
Ưu điểm lớn nhất của CCD là khả năng tái tạo màu sắc tốt và độ tin cậy cao trong môi trường ánh sáng yếu. Tuy nhiên, nhược điểm của nó nằm ở việc tiêu thụ điện năng lớn, tốc độ xử lý chậm hơn và chi phí sản xuất cao. Chính vì vậy, CCD thường được sử dụng trong các thiết bị chuyên dụng như máy ảnh cao cấp hoặc dây chuyền đo lường chính xác.
Cảm biến CMOS
Cảm biến CMOS hiện nay phổ biến hơn nhờ khả năng tích hợp cao và hiệu suất vượt trội. Khác với CCD, mỗi pixel trong CMOS đều có mạch xử lý riêng, cho phép chuyển đổi tín hiệu trực tiếp tại điểm ảnh. Điều này giúp tăng tốc độ xử lý và giảm độ trễ đáng kể.
Ưu điểm của CMOS là tiêu thụ điện năng thấp, dễ tích hợp vào các thiết bị nhỏ gọn như điện thoại hoặc camera USB. Ngoài ra, công nghệ này hỗ trợ tích hợp thêm các chức năng như xử lý hình ảnh ngay trên chip, giúp tối ưu hệ thống.
Nhược điểm trước đây của CMOS là nhiễu cao và chất lượng hình ảnh kém hơn CCD, nhưng với sự phát triển của công nghệ complementary hiện đại, hạn chế này đã được cải thiện đáng kể.
Thông số kỹ thuật quan trọng cần kiểm tra
Khi lựa chọn cảm biến hình ảnh, người dùng cần hiểu rõ các thông số kỹ thuật để đảm bảo phù hợp với nhu cầu sử dụng. Độ phân giải thường được đo bằng megapixel, phản ánh số lượng điểm ảnh mà sensor có thể ghi nhận, ảnh hưởng trực tiếp đến độ chi tiết của hình ảnh.
Kích thước sensor, thường tính bằng inch, quyết định diện tích thu ánh sáng và chất lượng ảnh trong điều kiện thiếu sáng. Sensor lớn sẽ có khả năng thu ánh sáng tốt hơn và giảm nhiễu hiệu quả.
Độ nhạy sáng hay ISO thể hiện khả năng hoạt động trong môi trường ánh sáng yếu. Dynamic range là dải tương phản, giúp tái tạo chi tiết ở cả vùng sáng và tối. Ngoài ra, frame rate quyết định số khung hình trên giây, rất quan trọng trong các ứng dụng giám sát chuyển động hoặc robot.
Việc hiểu rõ các thông số này giúp tối ưu hiệu suất và độ chính xác của hệ thống.

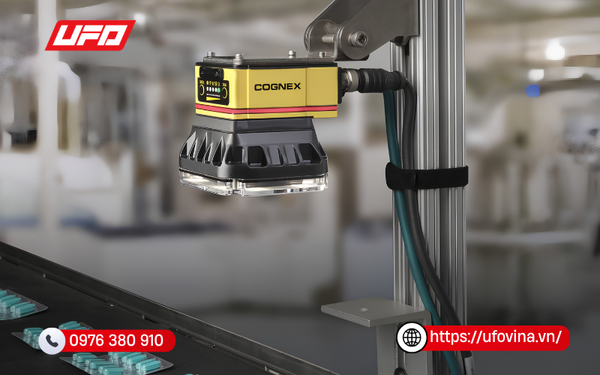

Ưu điểm nổi bật của cảm biến hình ảnh
Cảm biến hình ảnh mang lại nhiều lợi ích vượt trội trong cả đời sống và sản xuất công nghiệp. Thiết bị này giúp tự động hóa quy trình kiểm tra, giảm thiểu sai sót và nâng cao độ tin cậy của sản phẩm. Nhờ khả năng phân tích hình ảnh thông minh, hệ thống có thể phát hiện lỗi mà mắt người khó nhận ra.
Ngoài ra, cảm biến còn hỗ trợ giám sát liên tục, hoạt động ổn định trong môi trường phức tạp và dễ dàng tích hợp với các thiết bị khác. Đây là nền tảng quan trọng cho các giải pháp công nghiệp 4.0.

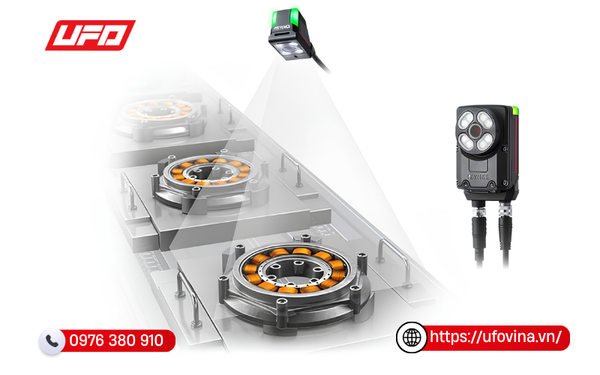

Ứng dụng của cảm biến hình ảnh theo chức năng, lĩnh vực
Cảm biến hình ảnh được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Trong ngành công nghiệp, thiết bị này đóng vai trò quan trọng trong việc kiểm tra sản phẩm trên băng chuyền, phát hiện lỗi chai, bao bì hoặc linh kiện điện tử. Các hệ thống vision sensors có thể đo kích thước, phân tích bề mặt và đảm bảo chất lượng sản phẩm trước khi phân phối.
Trong lĩnh vực y tế và dược, cảm biến hỗ trợ kiểm tra thuốc, đọc mã vạch và đảm bảo độ chính xác cao. Trong đời sống, chúng xuất hiện trong điện thoại, camera giám sát và các thiết bị thông minh.
Các giải pháp do UFO VNTECH cung cấp thường tích hợp cảm biến hình ảnh với robot và hệ thống truyền thông để tạo nên dây chuyền sản xuất tự động hóa hoàn chỉnh.
Cách chọn sản phẩm cảm biến hình ảnh phù hợp
Việc lựa chọn cảm biến hình ảnh phù hợp đòi hỏi sự cân nhắc giữa nhiều yếu tố kỹ thuật và ứng dụng thực tế. Trước hết, cần xác định rõ mục đích sử dụng như giám sát, đo lường hay kiểm tra lỗi sản phẩm. Mỗi ứng dụng sẽ yêu cầu độ phân giải, tốc độ và độ nhạy sáng khác nhau.
Tiếp theo, môi trường hoạt động cũng ảnh hưởng lớn đến lựa chọn sensor. Nếu làm việc trong điều kiện ánh sáng yếu hoặc rung động mạnh, cần chọn thiết bị có khả năng chống nhiễu và ổn định cao. Ngoài ra, việc tích hợp với hệ thống hiện có như camera, phần mềm xử lý hoặc giao tiếp USB cũng là yếu tố quan trọng.
Người dùng cũng nên cân nhắc giữa CCD và CMOS dựa trên yêu cầu về chất lượng hình ảnh và chi phí. Đối với doanh nghiệp, việc hợp tác với đơn vị chuyên cung cấp giải pháp như UFO VNTECH sẽ giúp tối ưu hệ thống và đảm bảo hiệu quả đầu tư lâu dài.
Các hãng sản xuất, phân phối cảm biến hình ảnh uy tín
Trên thị trường hiện nay có nhiều hãng sản xuất cảm biến hình ảnh với công nghệ tiên tiến: Akusense, Sony, Samsung…Đặc biệt hơn cả, Akusense đang cung cấp đa dạng sản phẩm với chất lượng cao và độ bền tốt.
Tại Việt Nam, UFO VNTECH là đơn vị phân phối độc quyền của Akusense. Việc lựa chọn đúng thương hiệu sẽ giúp đảm bảo hiệu suất và tuổi thọ thiết bị.
FAQ
Cảm biến hình ảnh hoạt động như thế nào?
Cảm biến hình ảnh hoạt động bằng cách thu nhận ánh sáng thông qua thấu kính và chuyển đổi thành tín hiệu điện tại từng pixel. Tín hiệu này sau đó được xử lý để tạo thành hình ảnh hoàn chỉnh.
Nên chọn CCD hay CMOS?
Việc lựa chọn phụ thuộc vào nhu cầu sử dụng. Loại phù hợp với yêu cầu hình ảnh chất lượng cao, trong khi CMOS phù hợp với ứng dụng cần tốc độ nhanh và tiết kiệm năng lượng.
Cảm biến hình ảnh trong công nghiệp không được ứng dụng như thế nào?
Cảm biến được ứng dụng rộng rãi trong kiểm tra sản phẩm, đo lường và tự động hóa dây chuyền sản xuất, đặc biệt trong các hệ thống vision sensors.
Kích thước sensor có quan trọng không?
Kích thước sensor ảnh hưởng trực tiếp đến khả năng thu ánh sáng và chất lượng hình ảnh. Sensor lớn thường cho hình ảnh tốt hơn trong điều kiện ánh sáng yếu.
Kết luận
Cảm biến hình ảnh đang trở thành nền tảng cốt lõi trong các hệ thống công nghệ hiện đại, từ thiết bị cá nhân đến tự động hóa công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn sensor phù hợp sẽ giúp bạn tối ưu hiệu suất và tiết kiệm chi phí đầu tư. Nếu bạn đang tìm kiếm giải pháp vision sensors hoặc tích hợp hệ thống kiểm tra thông minh, UFO VNTECH là đối tác đáng tin cậy với nhiều kinh nghiệm thực tế. Hãy liên hệ ngay để được tư vấn và triển khai giải pháp phù hợp nhất cho doanh nghiệp của bạn.
